鑄件及鑄造工藝設計-鑄造工藝設計（1/2）
鑄造工藝虛擬設計系統簡介
全流程虛擬制造系統在三維設計及仿真技術和產品全生命周期管理系統應用的基礎上，建立一套工藝設計集成控制系統，以數據流驅動，重構鑄造工藝設計流程，依托先進的鑄造理論和實踐，構建標準庫、典型工藝庫、典型問題庫、基礎資源庫等核心知識庫，形成包含虛擬設計、仿真分析、智能診斷、全流程質量管理的全流程虛擬制造體系，與智能生產單元、MES、ERP等充分集成，形成鑄造行業全流程虛擬制造+智能生產+智能管理的全面解決方案。全流程虛擬制造系統包括以下7個方面：1.參數對比
將鑄件產品需要滿足的要求、標準轉化為數字標準，并自動與系統內的內控標準、在制類似產品標準進行對比，幫助工藝設計人員快速、準確地識別新產品難點和關鍵控制點，可進一步指導方法策劃。2.方法策劃
通過綜合分析現有不同成形方法的適用條件、適用范圍以及優缺點，在系統后臺設置相應的判斷邏輯。依據參數對比的結果，從質量、成本、效率和可操作性4個方面自動給出最佳的工藝方法建議，在此基礎上由工藝設計人員綜合判斷，形成最終結論，可指導產品詢報價及后續方案策劃。現有虛擬設計系統已覆蓋木模、真空負壓消失模、實型消失模、金屬模、3D打印、射芯、離心澆注等七大類主要成形方法。3.方案策劃
在方法策劃的基礎上進一步細化，形成可直接指導工藝設計的策劃方案。系統基于產品類型、產品質量、產量、廢品率等規則綜合判斷，可自動匹配類似的在制歷史產品工藝、典型歷史產品工藝以及典型問題等，為新產品方案策劃提供參考，幫助工藝設計人員快速進行方案策劃的同時，并有效地避免類似問題重復發生。4.虛擬設計
將鑄造工藝設計劃分為標準的6步，分別為：設計加工量、設計砂型砂芯、設計澆注系統、設計冒口、設計工裝和核算成本。系統將工藝設計規范轉化為系統后臺參數庫的形式，最大化減少人工錄入和手動計算，通過輸入少量關鍵參數，系統可自動計算形成整套的工藝設計參數。其中，每一項參數均在工藝設計規范的要求內進行自動判斷，降低工藝設計出錯的可能性，減少人為因素對工藝設計質量的影響。5.虛擬檢驗
將模擬判據轉化為后臺判斷邏輯，通過在系統中直接出具模擬報告，指導工藝設計優化，并形成詳細的模擬記錄。實現基于三維模型的工藝仿真、模擬、檢驗流程的有效管控。6.虛擬制造
梳理現場生產的關鍵控制工序，從生產、質量、成本、設備、環保、人員等多個維度綜合定義產品制造過程的關鍵控制參數，將工藝設計方案轉化成為現場可執行的關鍵控制參數，并與MES系統、智能生產單元、移動終端應用等有效集成，嚴格控制工藝設計方案執行。7.執行反饋
利用移動終端應用（現場APP），建立關鍵控制參數實時反饋及閉環管控的應用模式，基于現場反饋的實際數據，對現場工藝執行進行實時監控，并與工藝設計參數建立有效的邏輯關聯，從而指導工藝設計持續優化。同時，反饋數據將支撐知識庫不斷自更新、自優化。澆注位置和分型面設定原則（見表-1）

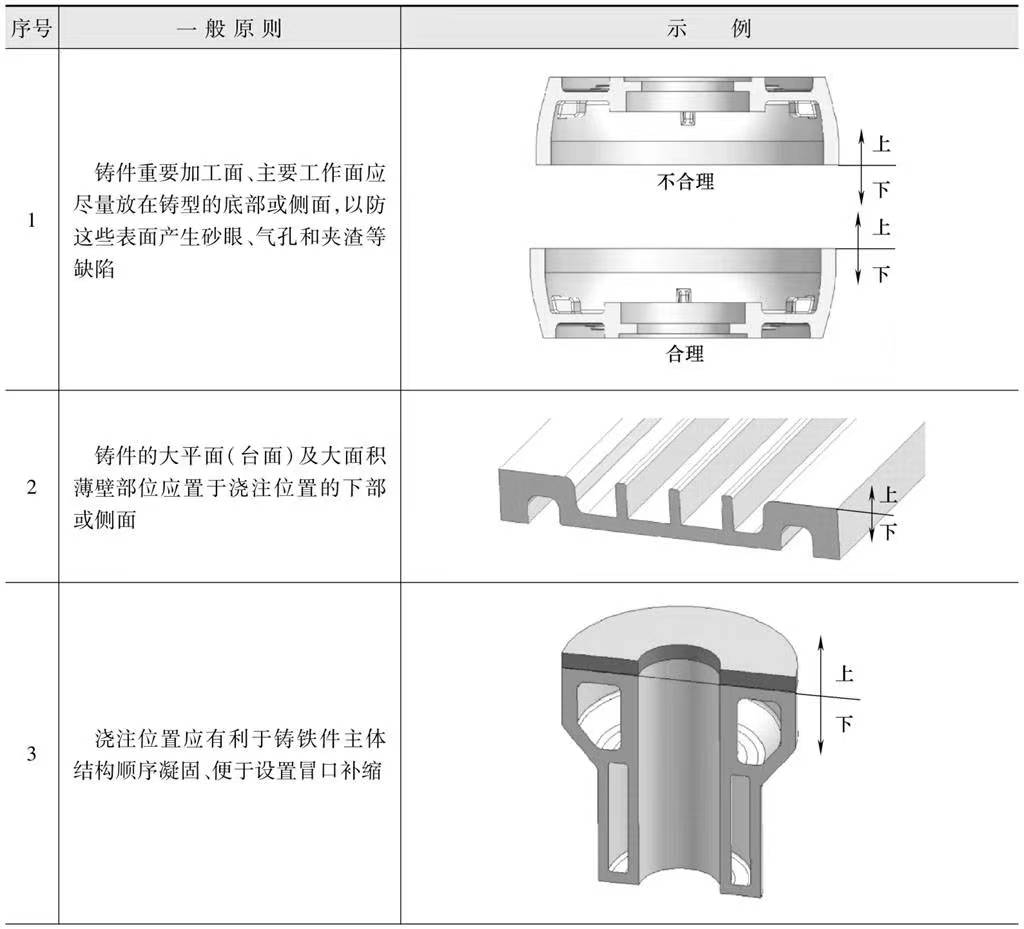

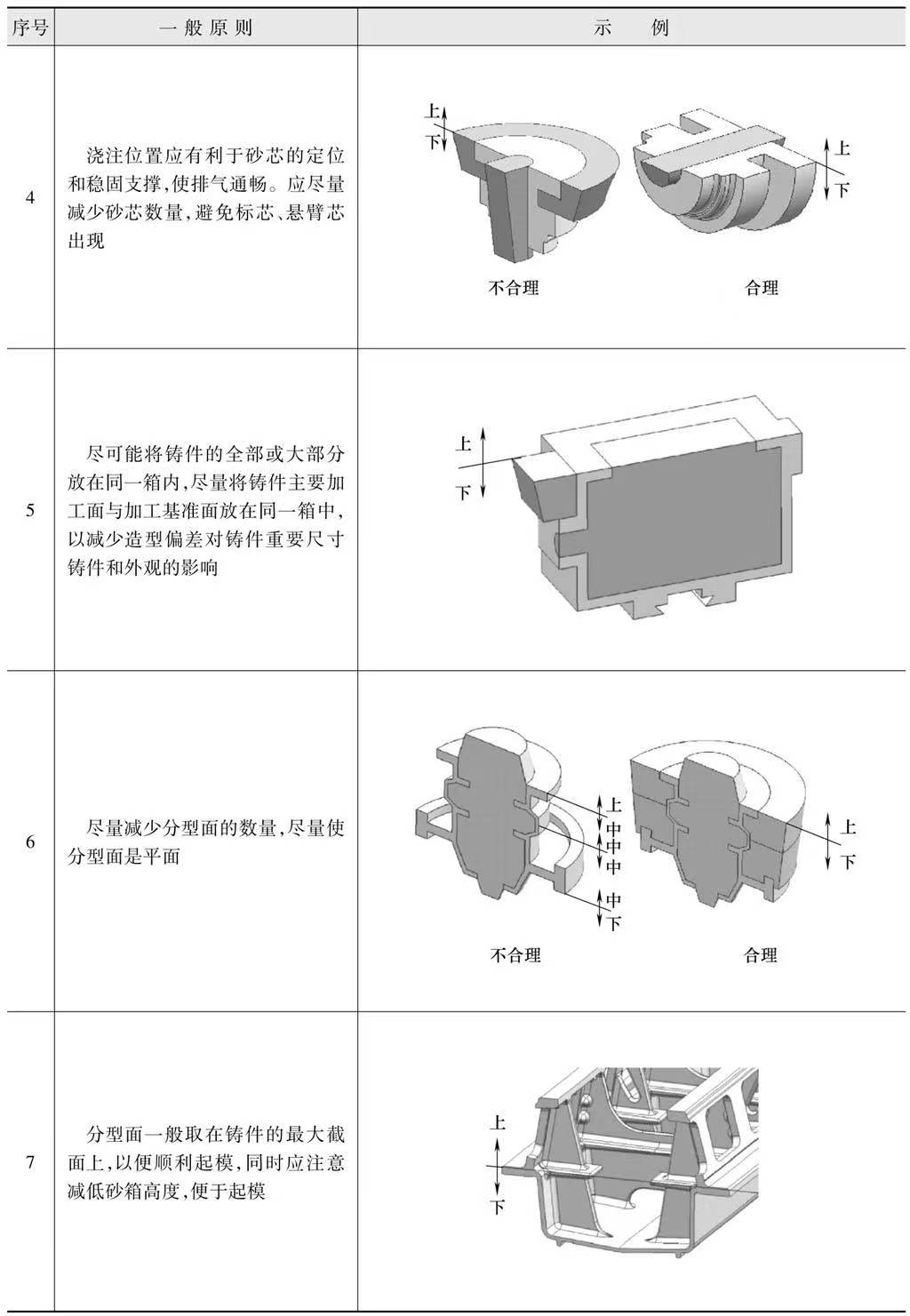

表-1 澆注位置和分型面設定原則
（續）

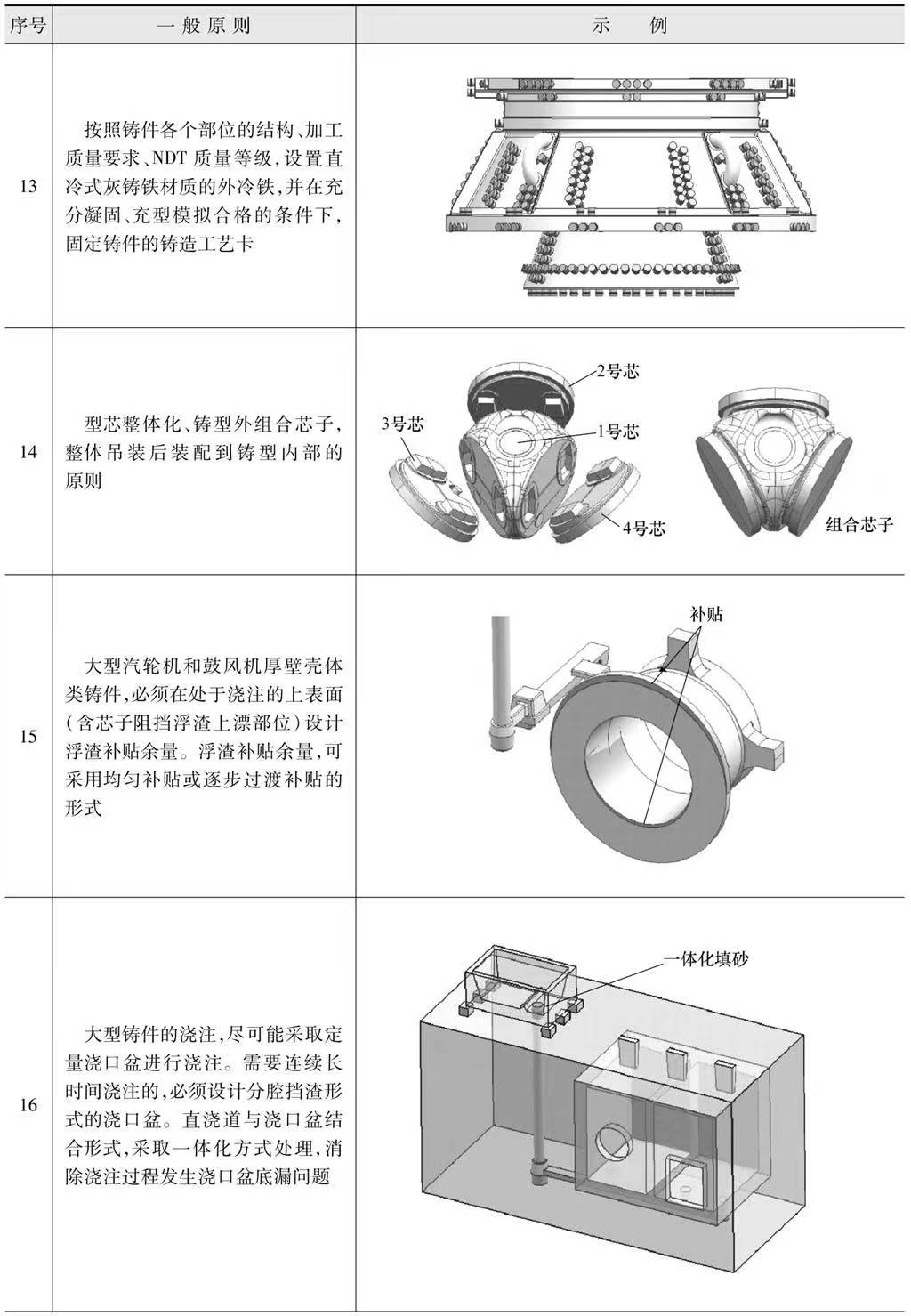

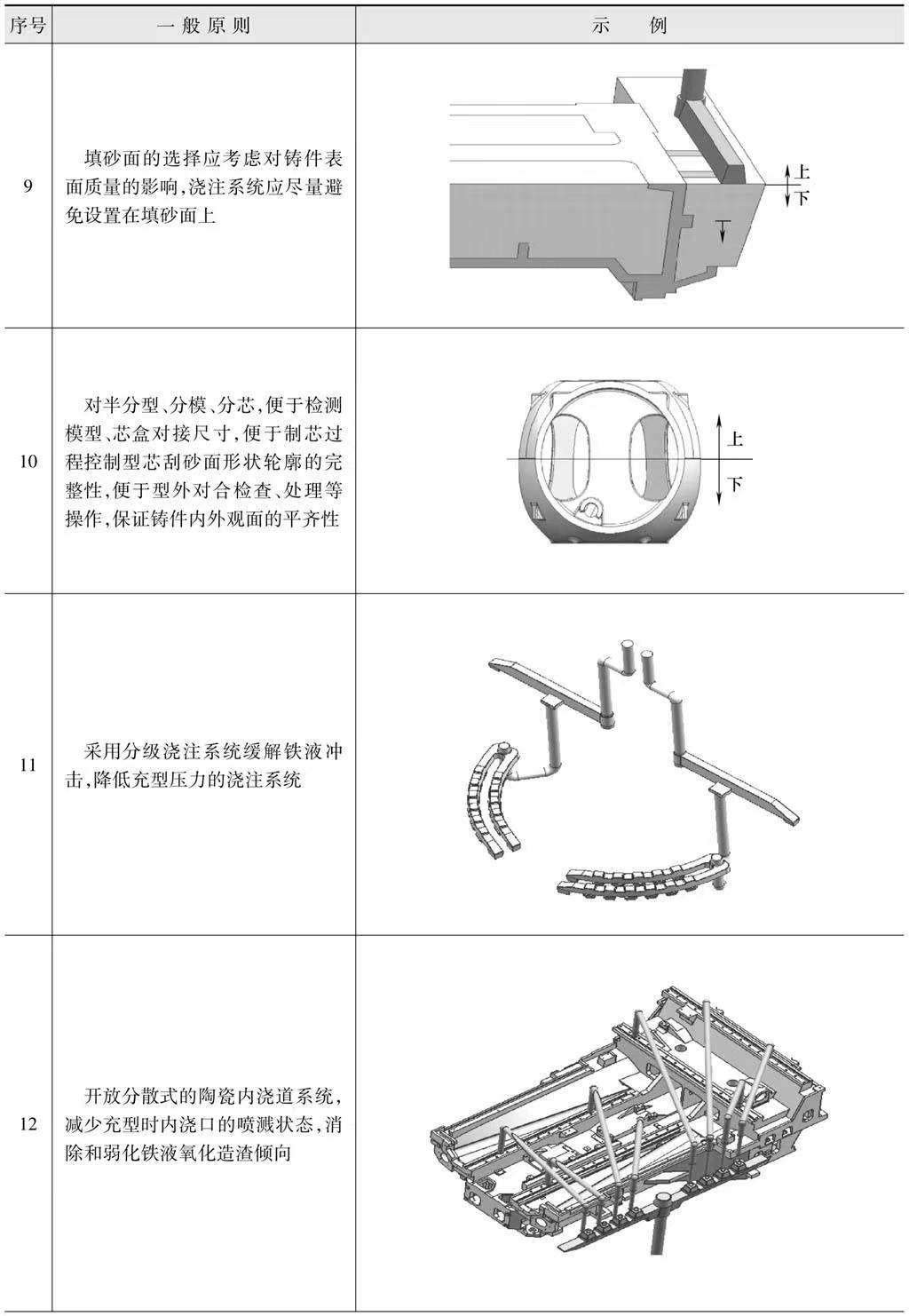

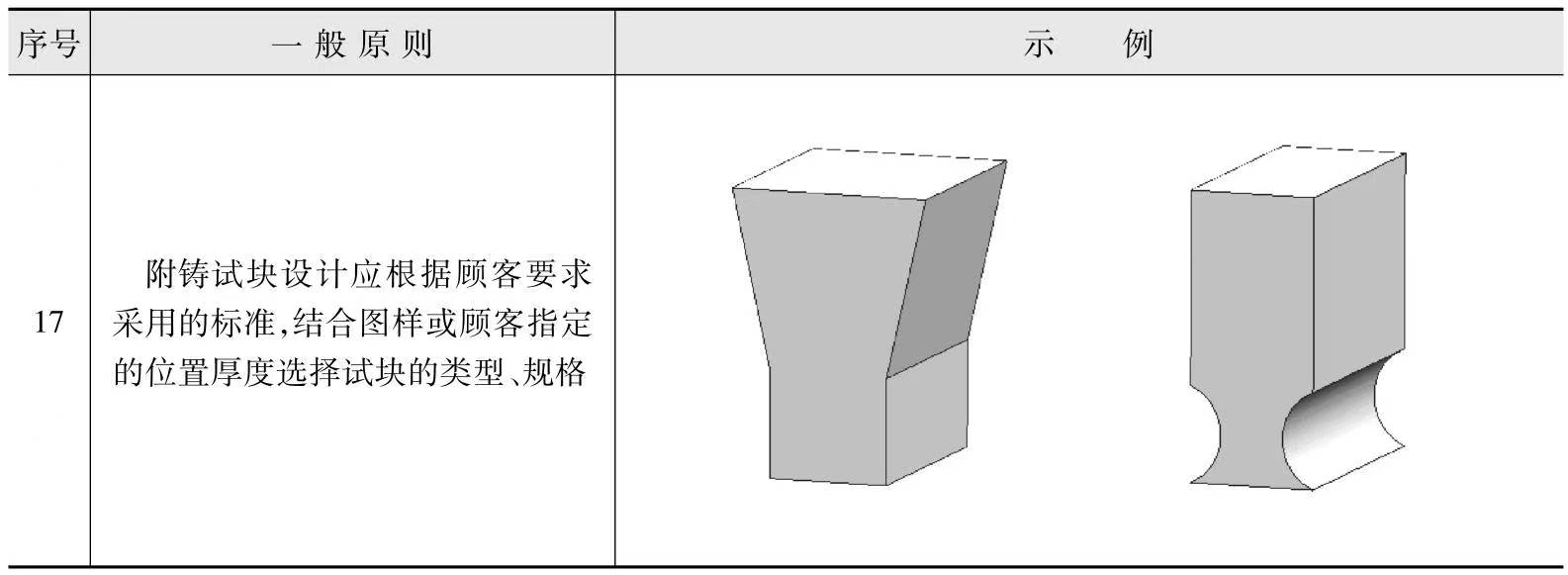

鑄造工藝設計相關原則（見表-2）

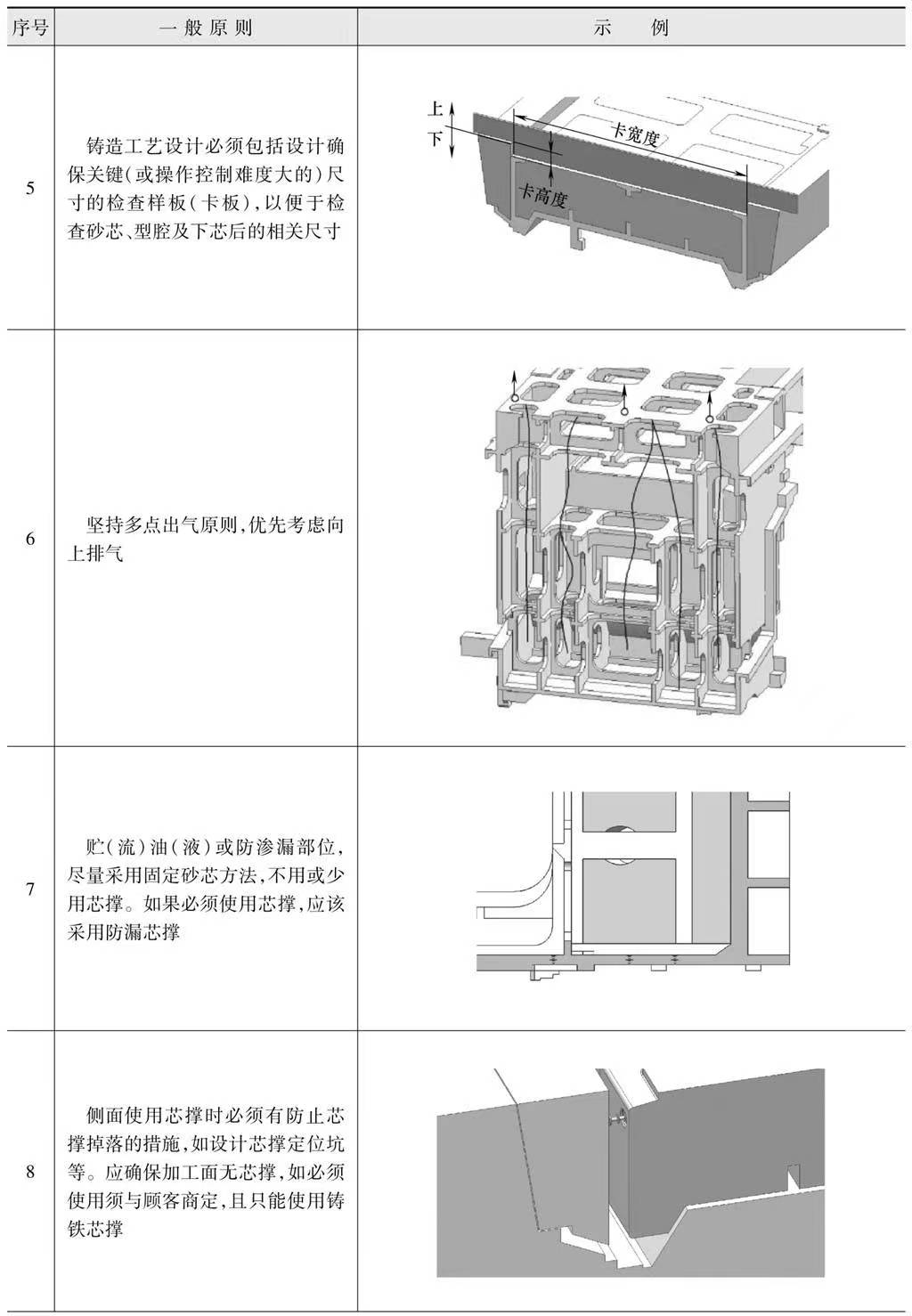

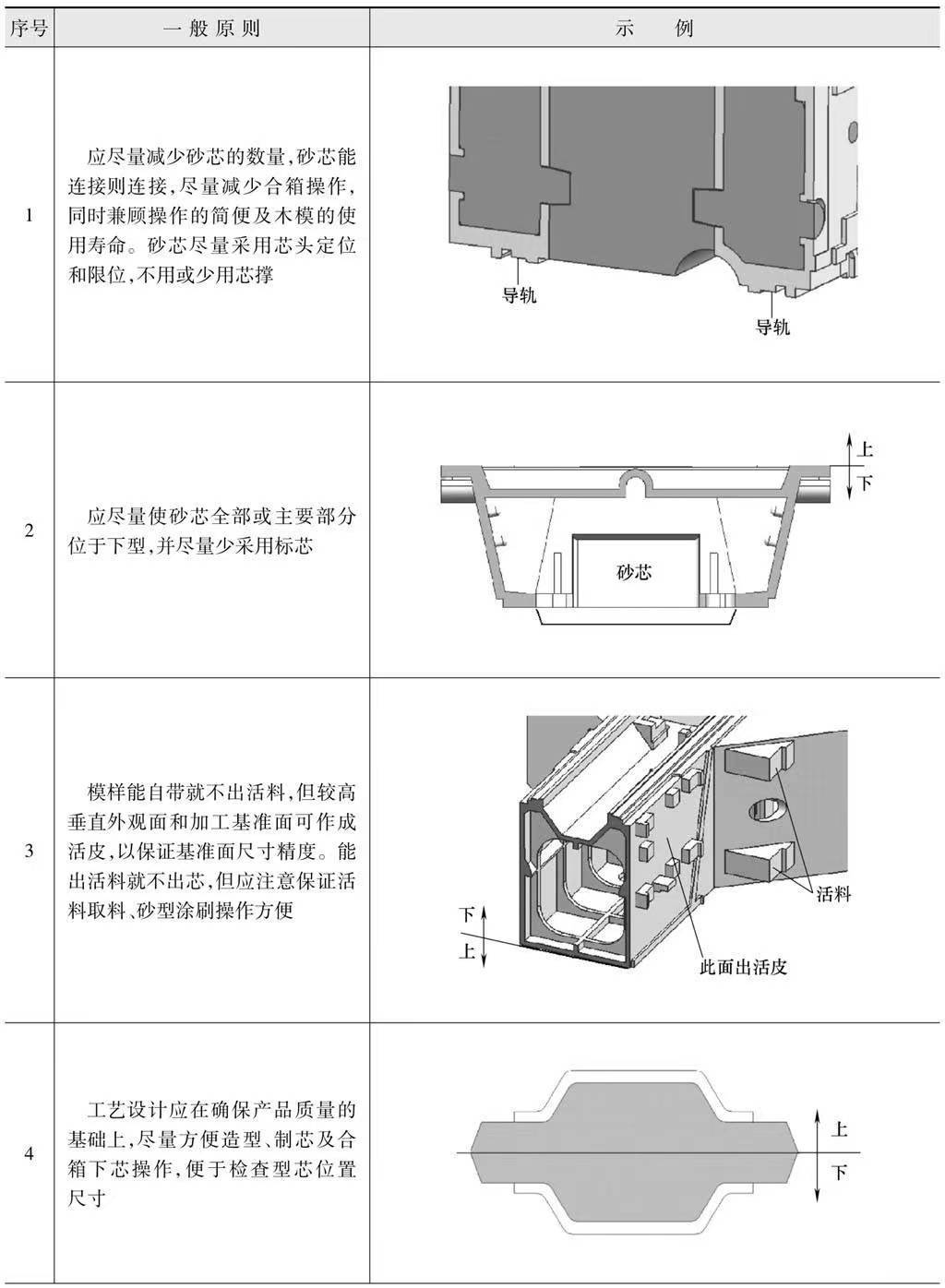

表-2鑄造工藝設計相關原則
（續）
（續）
（續）
（續）
鑄造工藝參數
1.鑄件尺寸公差

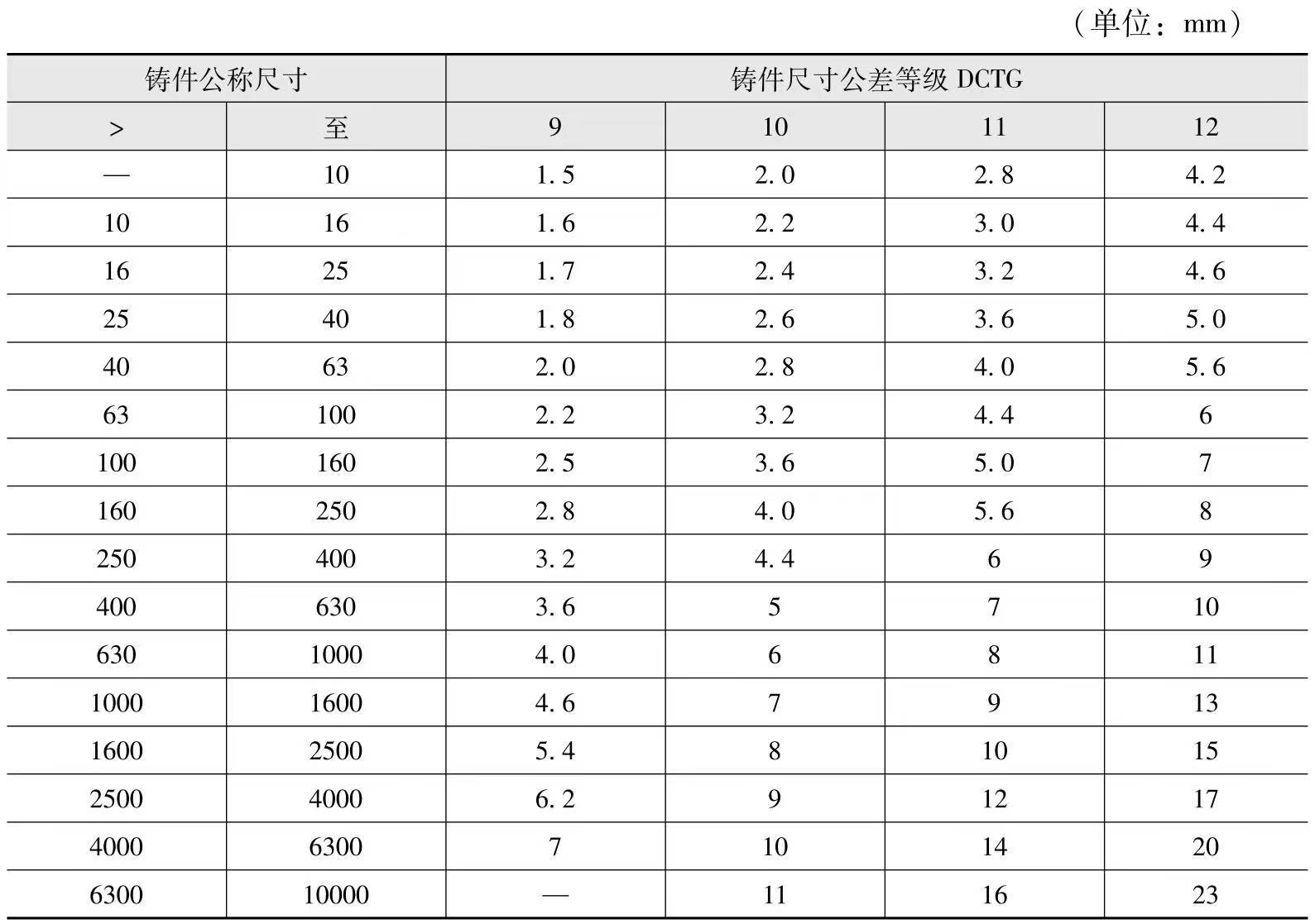

鑄件尺寸公差是指鑄件公稱尺寸的上下極限尺寸之差。代表鑄件尺寸精度的公差級別要求越高，對制造過程影響因素的控制應越嚴格，但鑄件的生產成本也要提高，因此確定鑄件尺寸公差時，必須從實際出發，綜合考慮各種因素，達到既保證鑄件質量，又不過多增加生產成本的目的，小批量砂型鑄件尺寸控制參見表-3。表-3 鑄件尺寸公差數值（摘自GB/T6414—2017，ISO8062）
注：壁厚鑄件的尺寸采用粗一級公差。
2.機械加工余量
鑄造工藝設計確定的機械加工余量分兩種情況。1）非粗加工表面加工余量（A）。即顧客不要求粗加工鑄件表面的加工余量。
2）粗加工表面加工余量（B）。即顧客要求粗加工或需粗加工驗證鑄件表面的加工余量，該加工余量必須含有在粗加工的余量和提供給顧客的鑄件表面加工余量（C）。機械加工余量可按表-4選取。

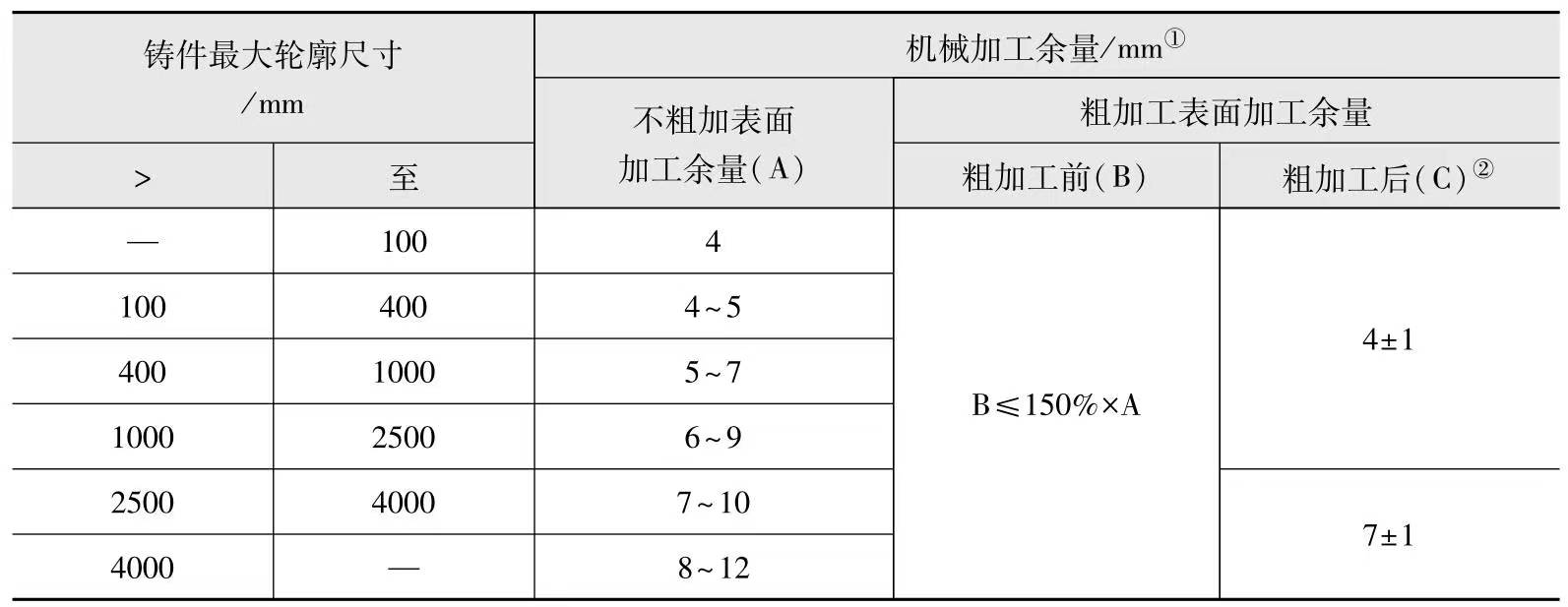

表-4砂型鑄件機械加工余量要求
① 因制造難度大加工余量超過本表規定者必須在工藝設計圖中明確說明并經工藝審批后有效。
② 顧客有要求者按顧客要求執行或與顧客協商確定。
3.鑄件線收縮率

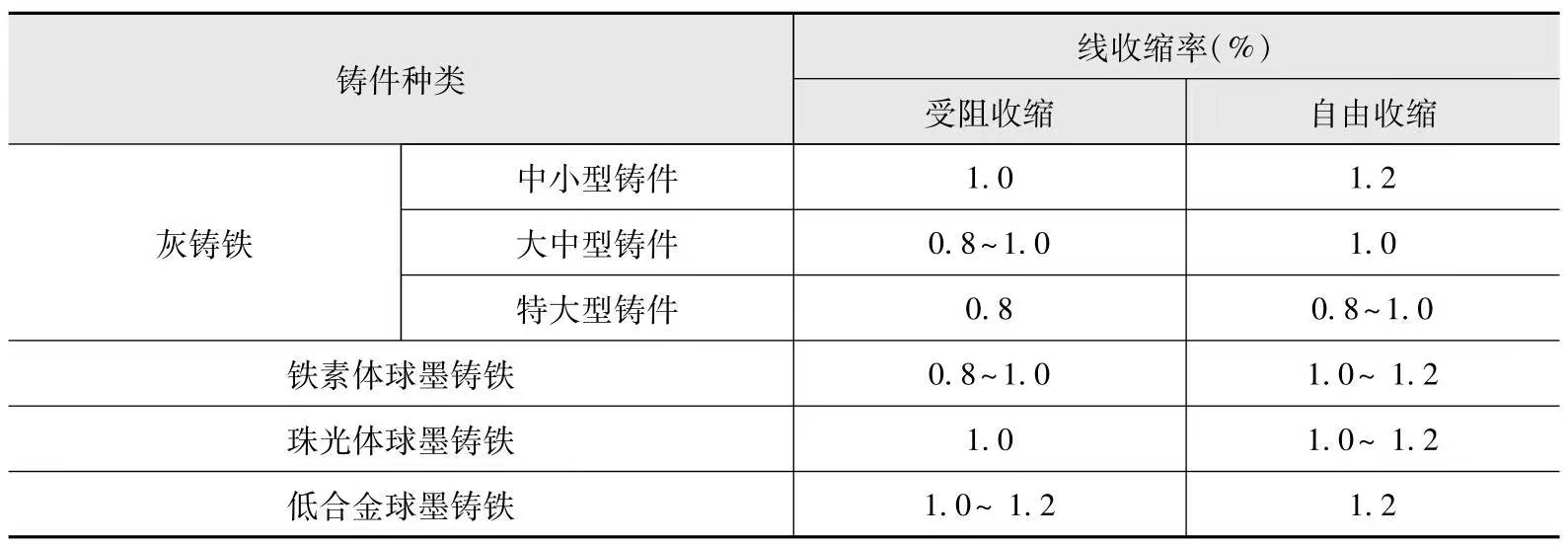

鑄件線收縮率又稱鑄造收縮率，它受鑄件結構形狀、尺寸大小、鑄型退讓性、材料類型及鑄造工藝等諸多因素的影響，灰鑄鐵、球墨鑄鐵鑄件線收縮率可按表-5選取。表-5 鑄件線收縮率選擇
4.分型負數
分型負數可留在上模樣、下模樣或上下模樣各留一半，多箱造型時，每個分型面均應留分型負數，處在分型面上的砂芯間隙不能小于該面分型負數。模樣的分型負數見表-6。表-6模樣的分型負數 （單位：mm）
5.起模斜度（見表-7）

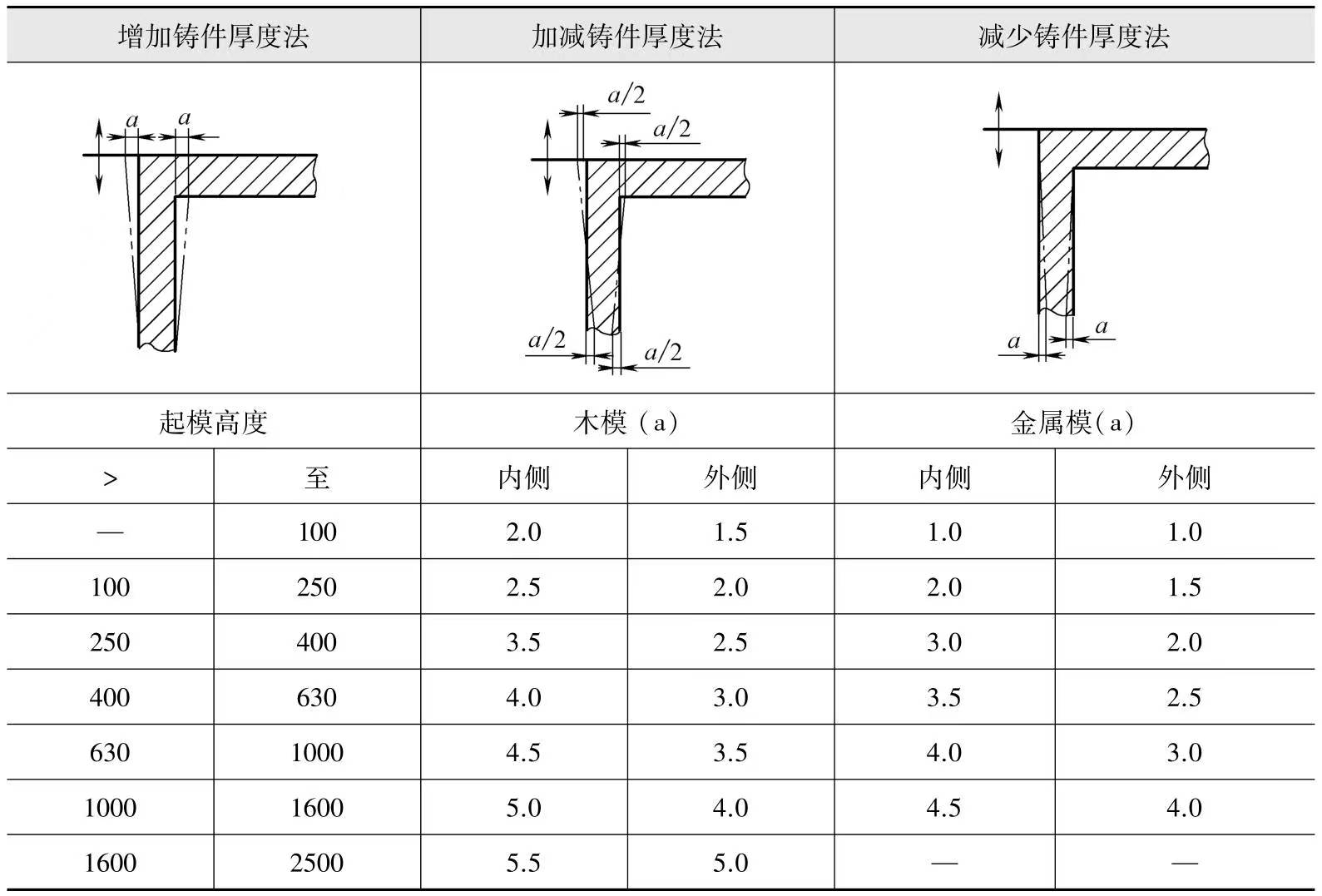

表-7砂型鑄件起模斜度 （單位：mm）
注：1.顧客提供技術質量要求有特殊規定時，起模斜度按顧客要求執行，或與顧客協商確定。
2.相互配合的兩個零件，其非加工面上的起模斜度應使結合面外形一致。
3.當鑄件尺寸要求很嚴時，起模斜度的選擇應服從尺寸精度要求。
4.加工基準和定位基準的起模斜度按顧客要求確定。
6.反變形量（反撓度）

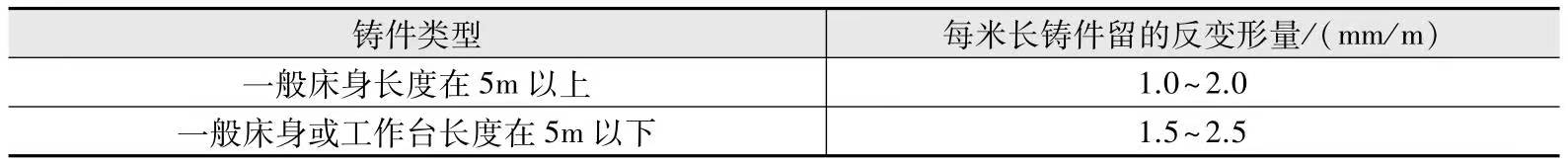

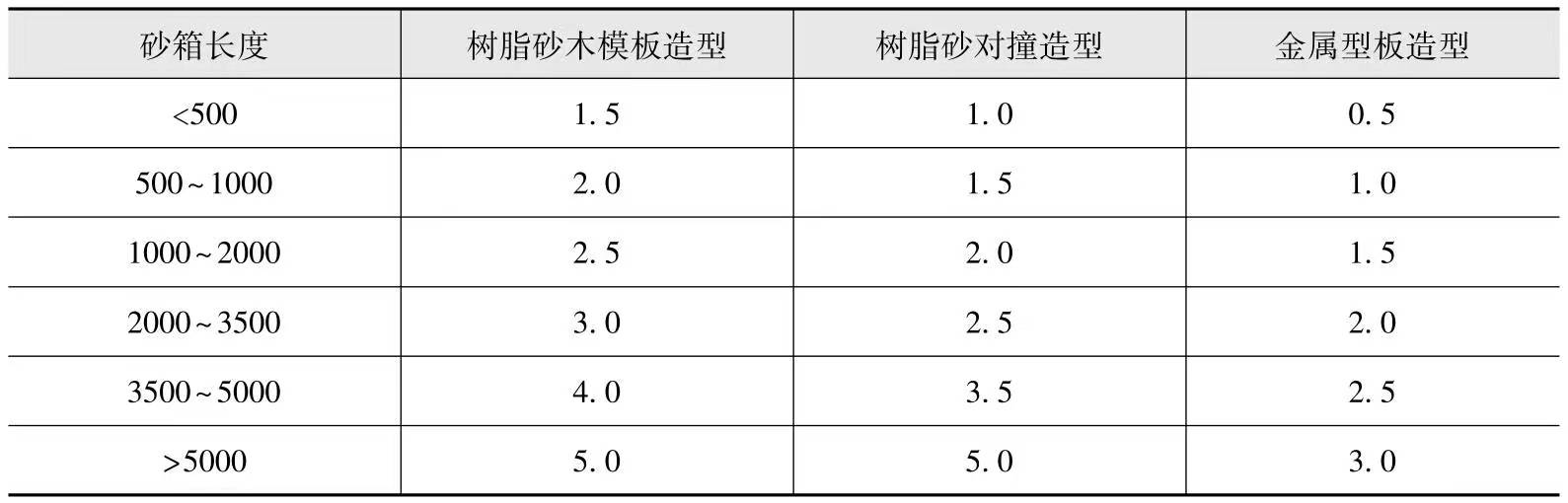

由于鑄件的壁厚不均勻或結構上的原因，造成鑄件各部分凝固、冷卻速度不同，收縮不一致，使得鑄件產生撓曲變形。制造模具時按鑄件可能產生的變形方向預先做出反變形量，以抵消鑄件的變形，反變形量一般可按表-8選取。表-8 鑄件的反變形量選擇
摘自現代鑄鐵技術
