鑄件及鑄造工藝設計-鑄造工藝設計（2/2）
鑄鐵件澆注系統設計規范
1.澆注系統的設計原則
1）澆口盆容有充足的鐵液，并且要避免氣體和殘渣進入。
2）直澆道不能太高，避免鐵液對底部的沖擊也越大，這會引起底部鐵液飛濺和渦流。
3）為了降低鐵液在直澆道內與空氣接觸時間，要保證直澆道快速地充滿。
4）橫澆道必須要有較大的截面，以減低鐵液的流速并消除紊流，同時還要起到擋渣的作用。要做到以上要求，橫澆道在內澆道充滿之前必須很快地充滿。
5）內澆道的設計要保證鐵液以較小的速度進入到鑄件里面。
6）出氣孔的截面積要大于等于最小阻流截面的面積，否則就會影響澆注速度。
2.澆注系統的類型
1）封閉式澆注系統。直澆道出口截面積大于橫澆道截面積，橫澆道出口截面積總和大于內澆道截面積總和的澆注系統。
2）半封閉式澆注系統。直澆道出口截面積小于橫澆道截面積總和，但大于內澆道截面積總和的澆注系統。
3）開放式澆注系統。直澆道出口截面積小于橫澆道截面積總和，橫澆道出口截面積總和小于內澆道截面積總和的澆注系統。
4）上述澆注系統的綜合使用也是可能的。但是在這種情況下必須要遵守各自的規則，同時通用的規則也不能忽視。其各自的特點及注意事項見表-9所列。

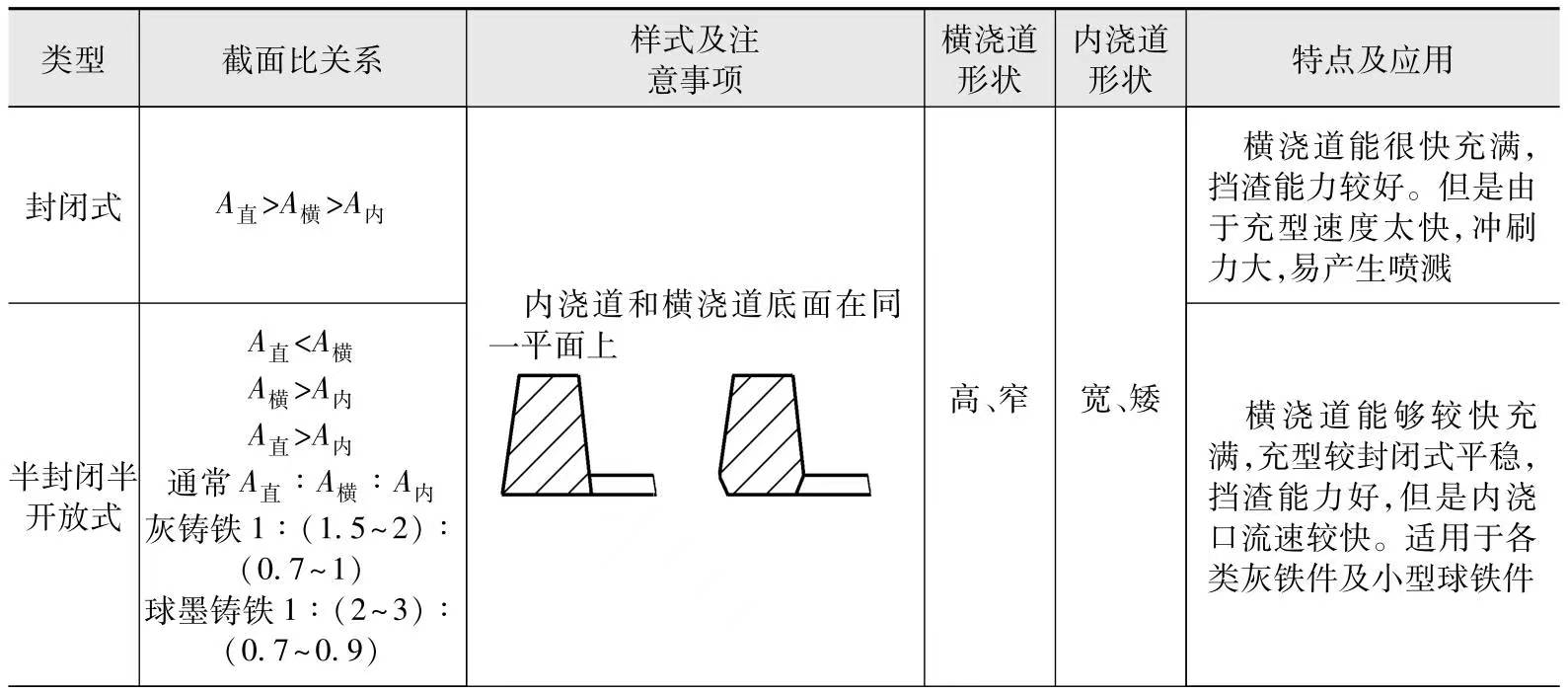

表-9澆注系統的類型及各自特點
（續）
3.內澆道設計
1）內澆道開設位置有利于鑄件凝固補縮，同時有利于減少鑄件收縮應力和防止裂紋。
2）內澆道的開設應有利于充型平穩、排氣和除渣。
3）不能把內澆道開在橫澆道底部。
4）應避免內澆道直沖芯撐、砂芯、型壁或型腔中的其他薄弱部位。
5）熱冒口必須能得到最后的鐵液（熱的）。
6）內澆道不得開設在鑄件質量要求較高的部位和有耐壓要求的部位上，以防止內澆道附近組織粗大。
7）從各個內澆口注入型腔的鐵液流向應盡可能一致，避免相互沖撞。
8）內澆口流速應該盡可能低，使得充型更平穩，對于球墨鑄鐵件的內澆口流速要求＜1m/s，其計算可由式（8-4）得出：
式中，V內為內澆口流速（m/s）；W為鑄件澆注重量；ρ為液態金屬密度（kg/dm3），一般灰鐵取7.0（kg/dm3），球鐵取6.9（kg/dm3）；t為澆注時間；S內為內澆口截面（cm2）。
9）內澆道與橫澆道的連接方式要避免產生熱節，具體見表-10所列。

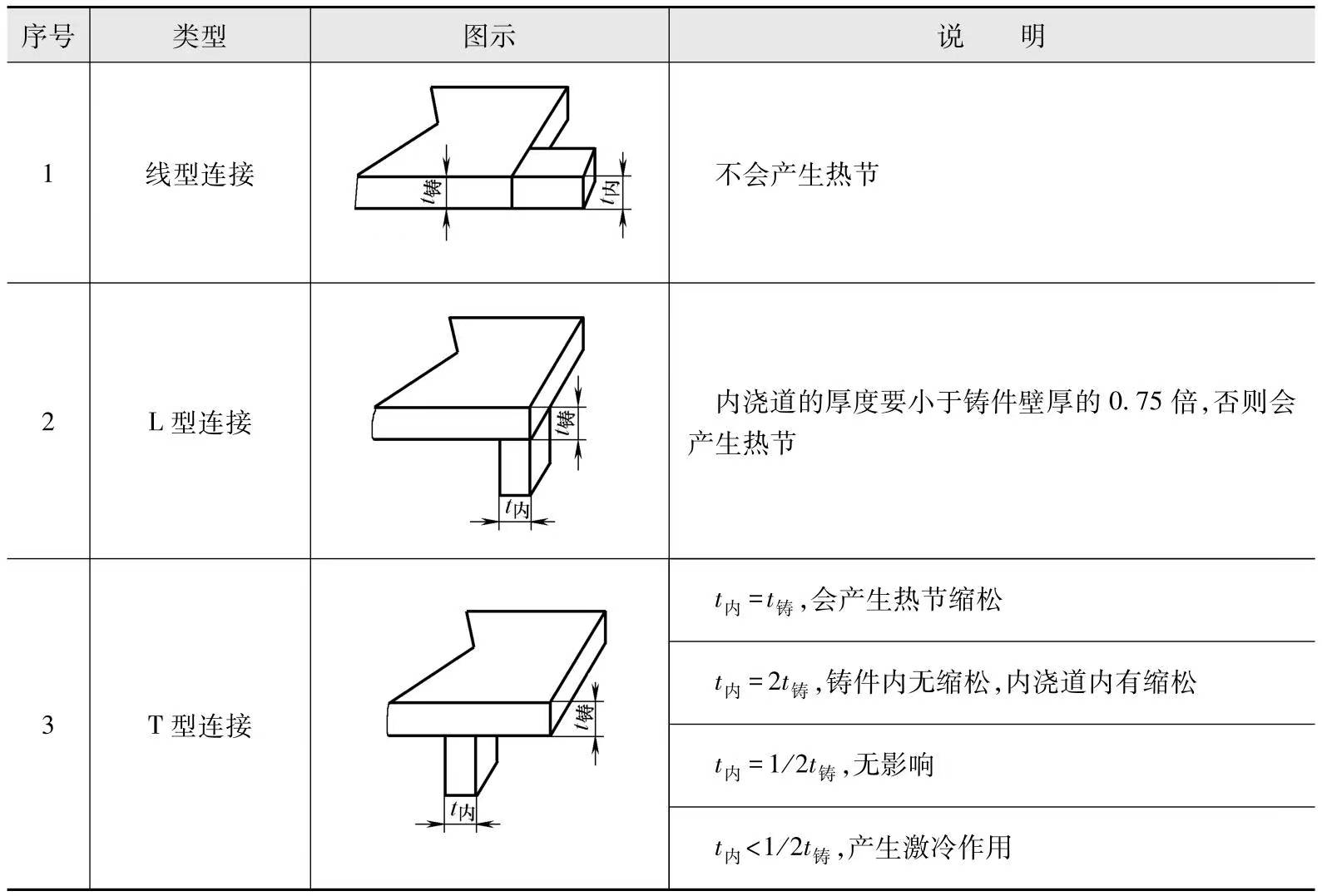

表-10內澆道與鑄件的連接要求
注：如果內澆道是瓷管，則厚度t=D/2。
4.橫澆道設計
1）橫澆道設計要降低鐵液流速以使殘渣能從鐵液中上浮而停留在橫澆道頂部。
2）橫澆道要在鐵液進入內澆道之前快速充滿。
3）填砂方向應有利于澆注系統的充分緊實。
4）當橫澆道設置在芯子上時，若芯子高度>500mm，橫澆道外側與芯子的吃砂量應≥80mm。
5）應防出現止披縫澆注，中大型鑄件橫澆道與型腔最小吃砂量應≥80mm。
6）直澆道底部的緩沖窩和橫澆道端頭的集渣坑如果設計正確的話可以很好地集渣，具體尺寸見圖-1。
7）常見橫澆道與內交道的搭接方式及要求見表-11。

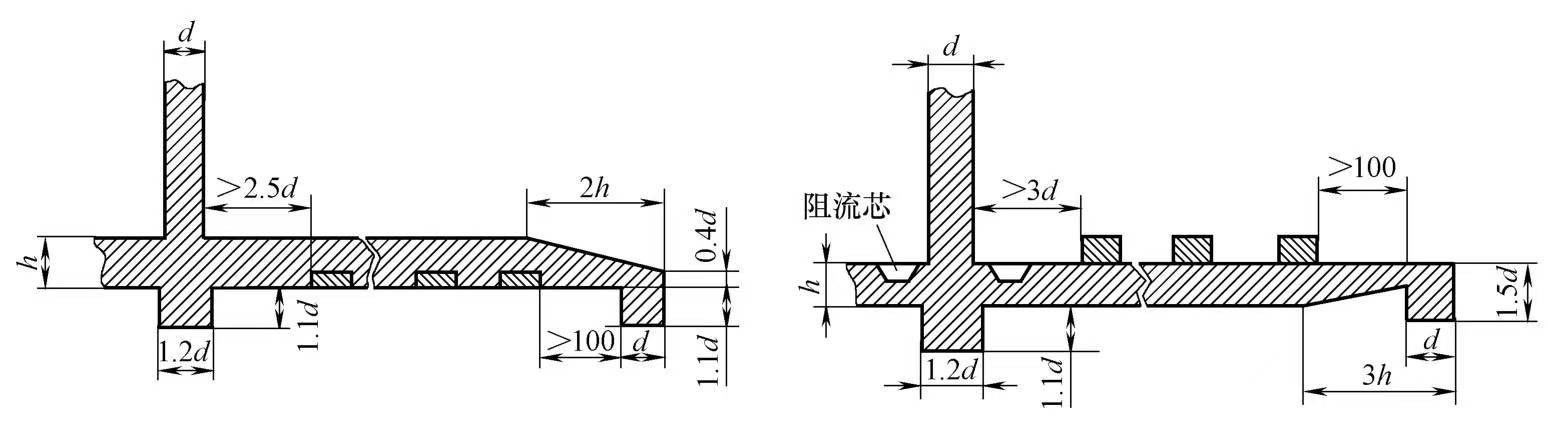

圖-1橫澆道端頭設計尺寸

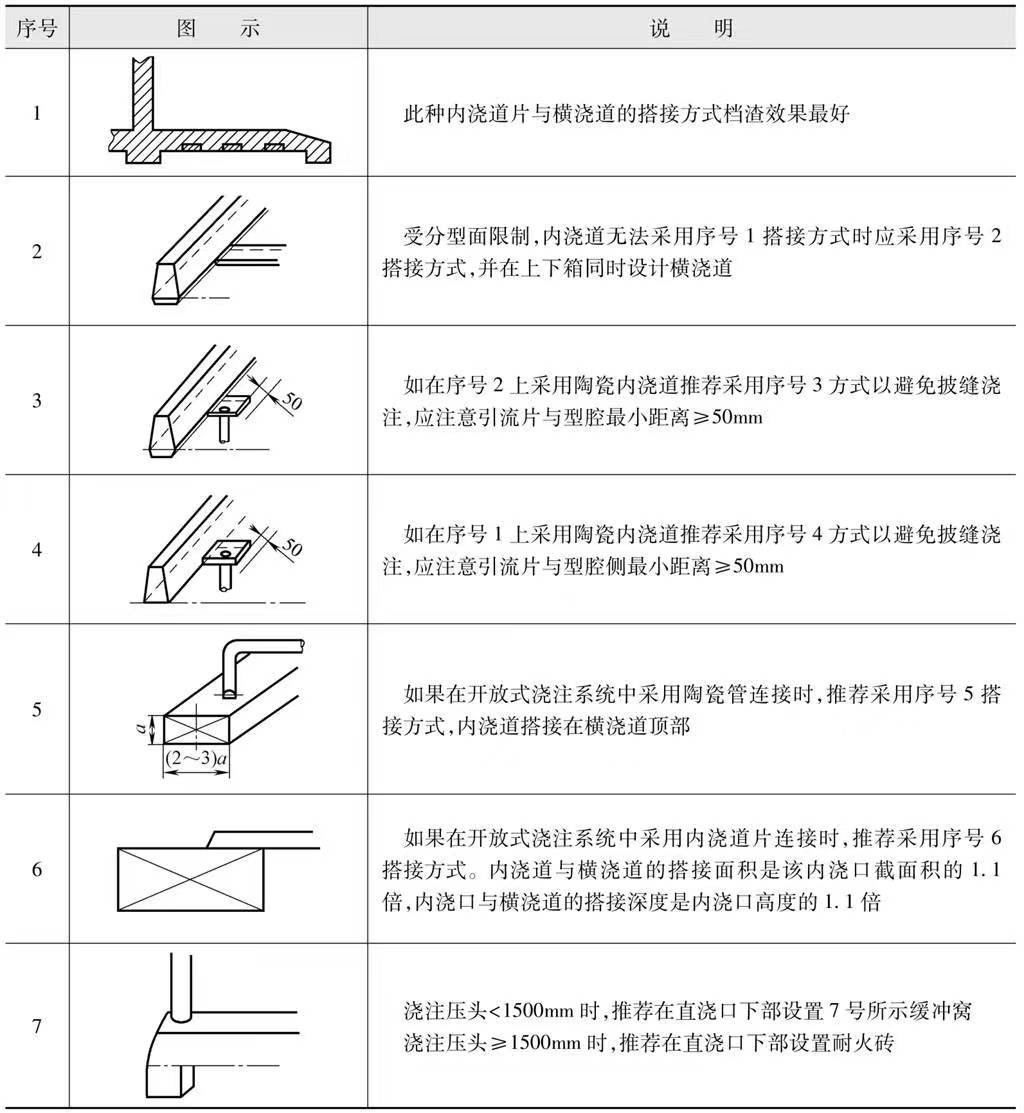

表-11 常見橫澆道與內澆道的搭接方式及要求
5.直澆道設計
1）為了避免鐵液在橫澆道內飛濺，收集鐵液前端的部分冷鐵液，應該在直澆道下面設置緩沖窩，見表8-22序號7圖。
2）在鐵液下落10mm就可以獲得臨界速度0.5m/s。這就意味著所有的鐵液到達直澆道底部時將獲得過高的速度，橫澆道就必須要使鐵液在進入的內澆道和型腔之前減低鐵液的流速。
3）降低直澆道的高度是非常重要的，可以采用分級直澆道或階梯直澆道。
4）直澆道的最大高度與直徑有關，尺寸選擇可參考表-12。

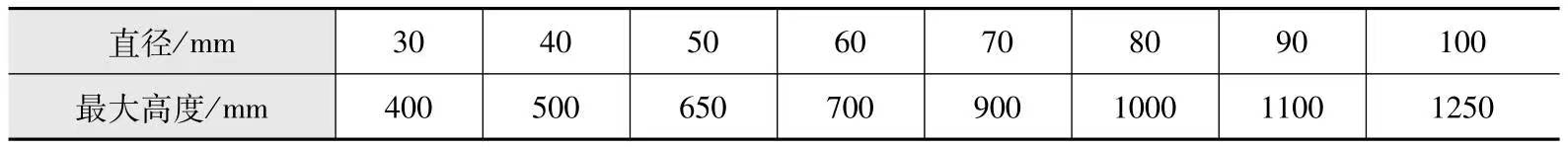

表-12直澆道最大高度與直徑的關系
6.澆口盆設計
1）用以承接液態金屬導入直澆道頂部。它具有擋渣、避免氣體卷入、使金屬液平穩連續和準確地進入直澆道的作用。
2）澆口盆應用注意事項見表-13。

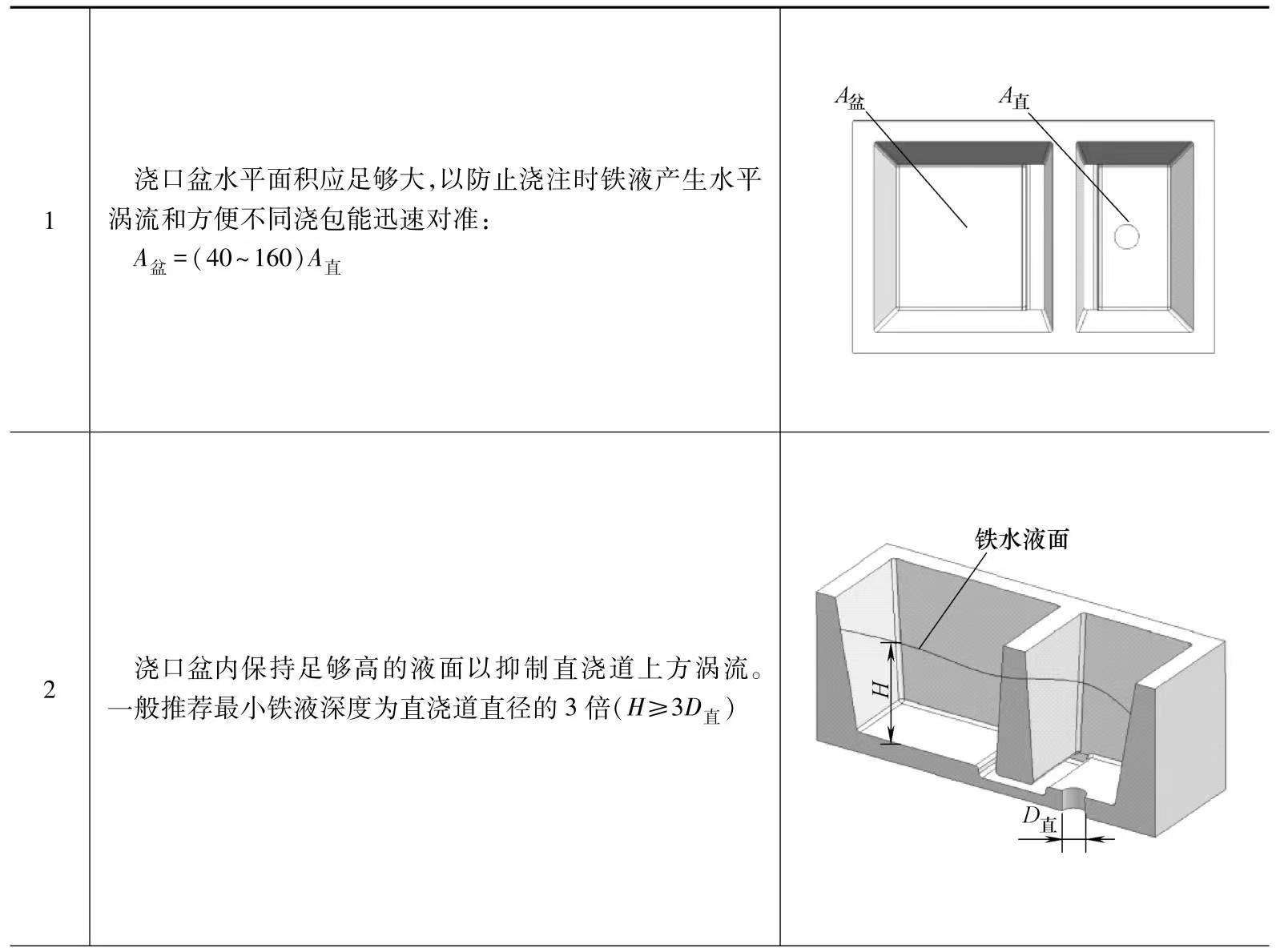

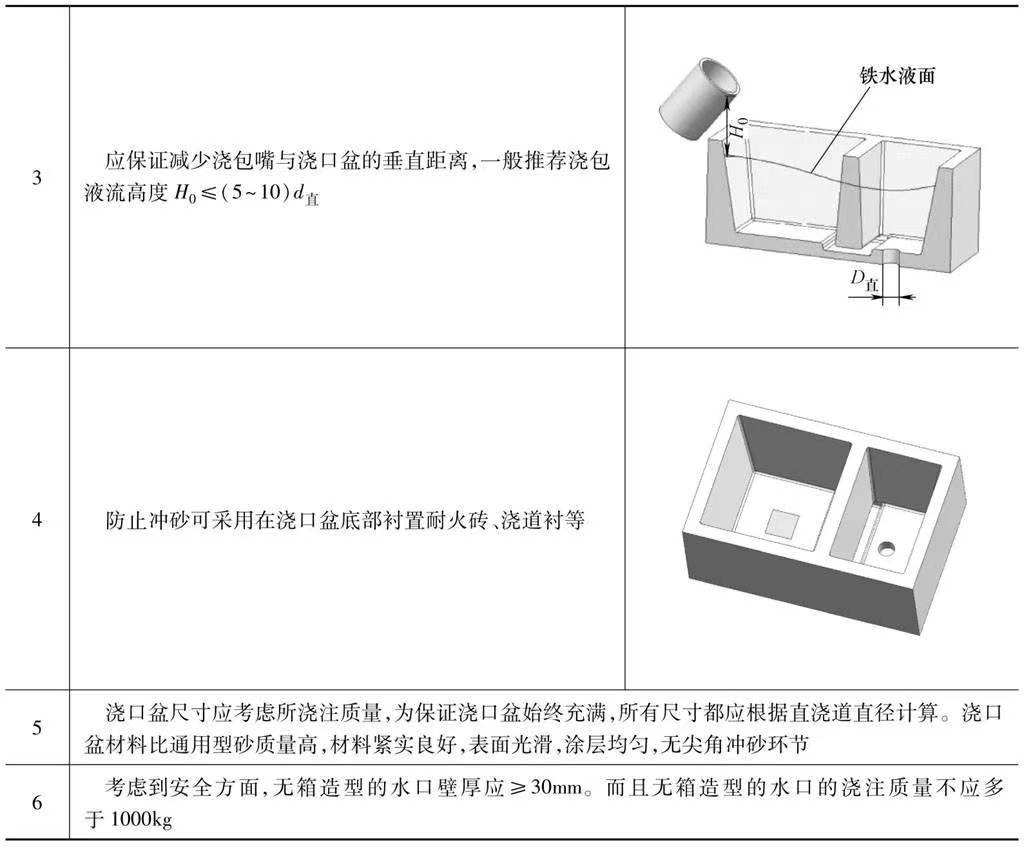

表-13澆口盆設計注意事項
（續）
7.出氣設計
1）出氣是澆注系統的一部分，它可以依次保證干凈的鐵液通過受控途徑進入到型腔，從而可以得到符合質量要求的鑄件。
2）為保證型腔內部的氣體梳理溢出，型腔出氣孔的面積至少要等于阻流截面面積，比較保險的設計就是出氣面積大于等于直澆道面積。
8.澆注系統設計項目（見圖8-2）

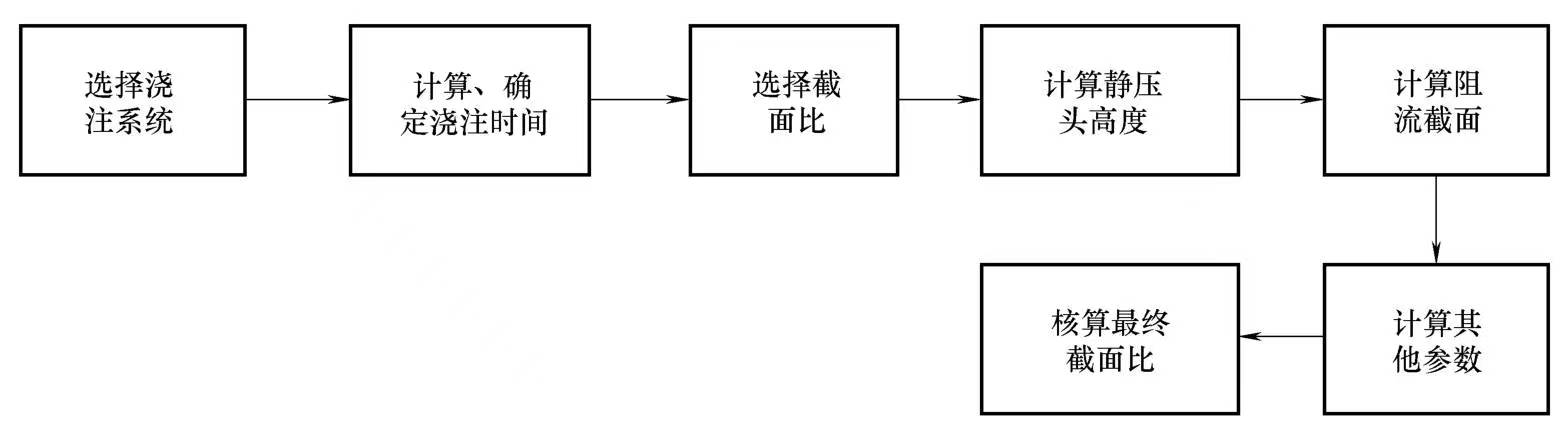

圖8-2 澆注系統設計項目圖
9.澆注系統參數設計
（1）澆注時間計算
1)澆注時間理論計算的產用公式是：
式中，t澆為澆注時間；δ為鑄件的主要壁厚（一般指最薄壁厚）（mm）；G件為鑄件凈重總量（不包括澆冒口重）（kg）；f為系數，一般取值范圍0.6～0.8。
澆注時間與澆注系統的類型、結構，鑄件的澆注質量，鑄件的最小壁厚及過熱溫度等有關，理論計算計算的結果一般與實際偏差較大，通常不推薦采用式（8-5）計算。
2) 樹脂砂鑄件澆注時間可以通過查圖-3和圖-4的方式確定。

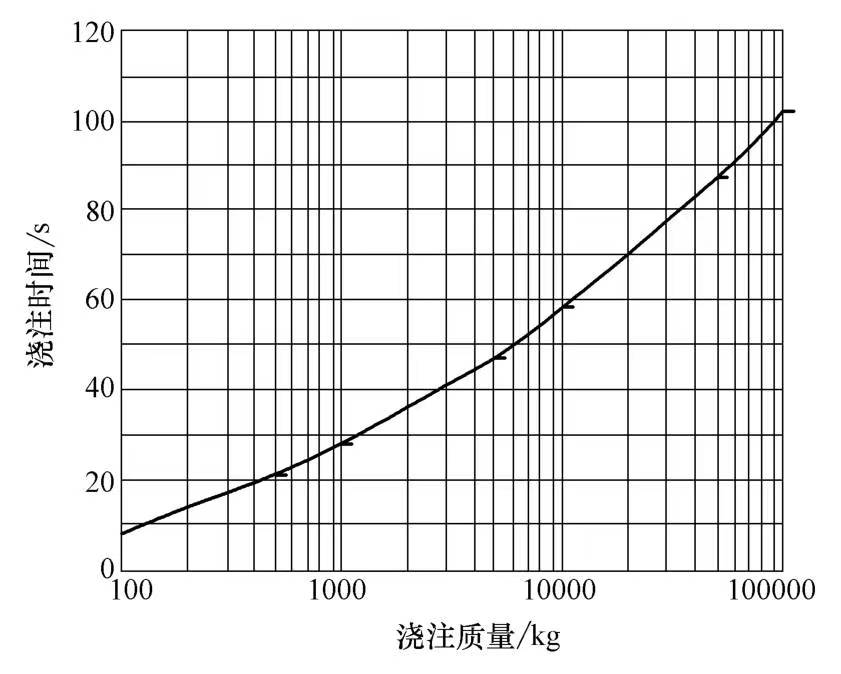

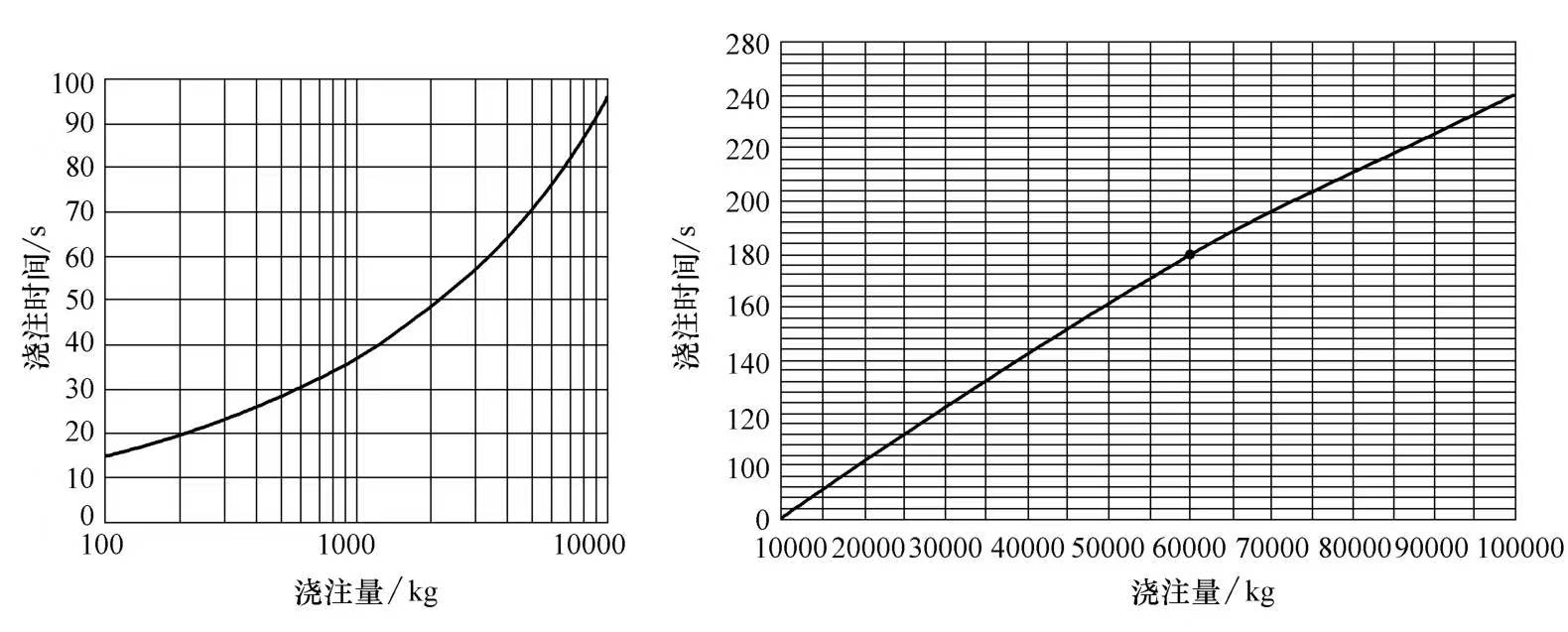

圖-3澆注量與澆注時間關系圖（有冒口鑄造）
圖-4 澆注質量與澆注時間的關系圖（無冒口鑄造）
（2）靜壓頭高度計算 在澆注過程中金屬液的靜壓頭值是變化的，表-14所列是計算金屬液澆注過程中的平均靜壓頭方式。

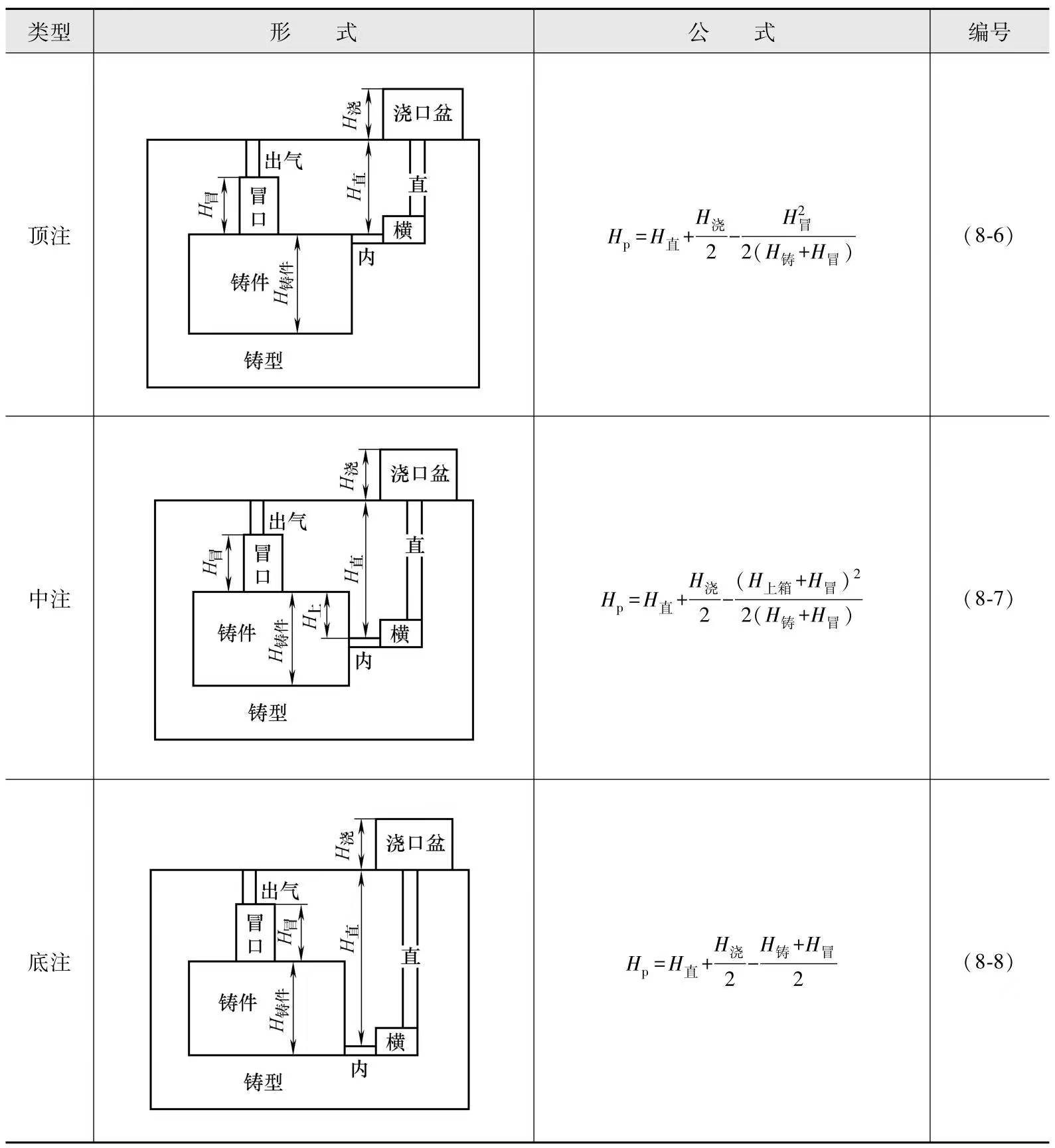

表-14 靜壓頭高度計算
（3）速度因數確定
1)根據進流位置和澆注系統結構的不同，速度因數也不同，具體選擇方式參見圖-5。
2）根據截面比確定速度因子。截面越封閉，速度因子越低。在圖-6中，指出了最常用的直澆道與內澆道截面比例和直澆道、橫澆道、內澆道比例。
3）依據鑄件高度與總高度來確定不同澆注位置的速度系數（見圖-7）。

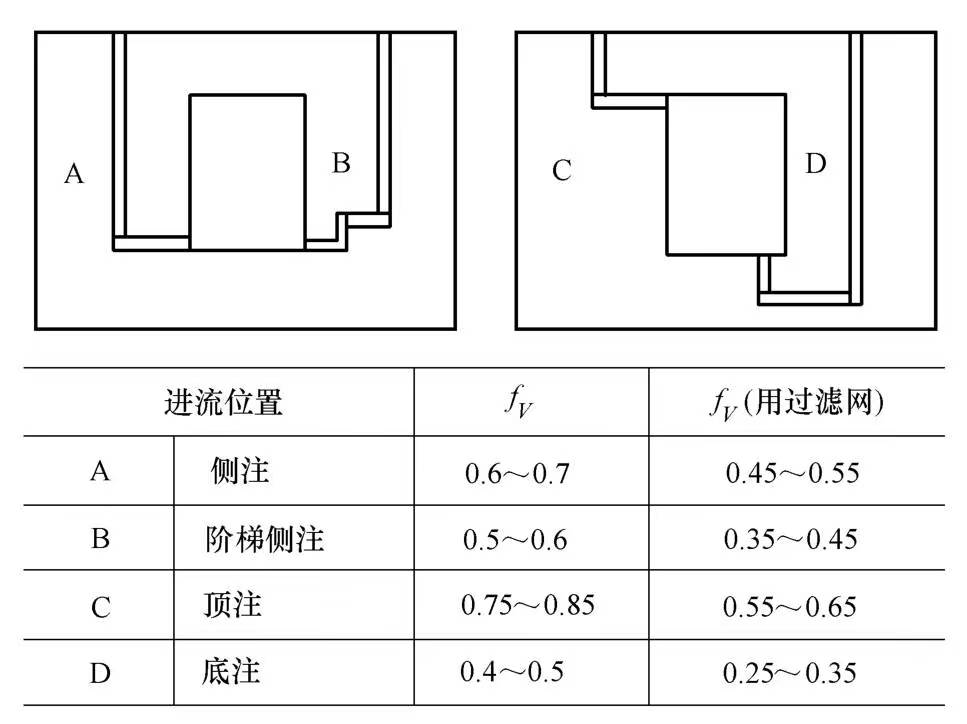

圖-5不同進流位置的速度因數

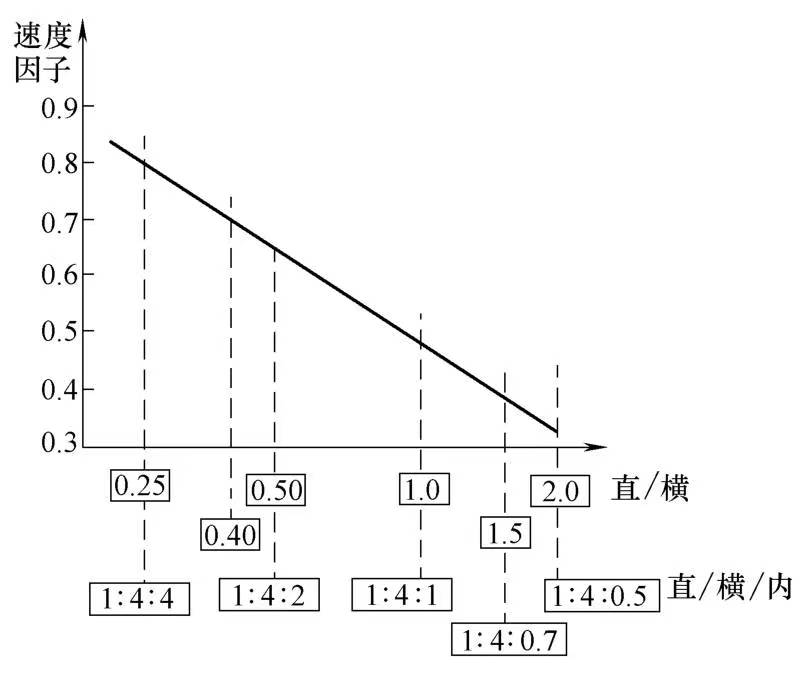

圖-6 截面比與速度因子關系圖

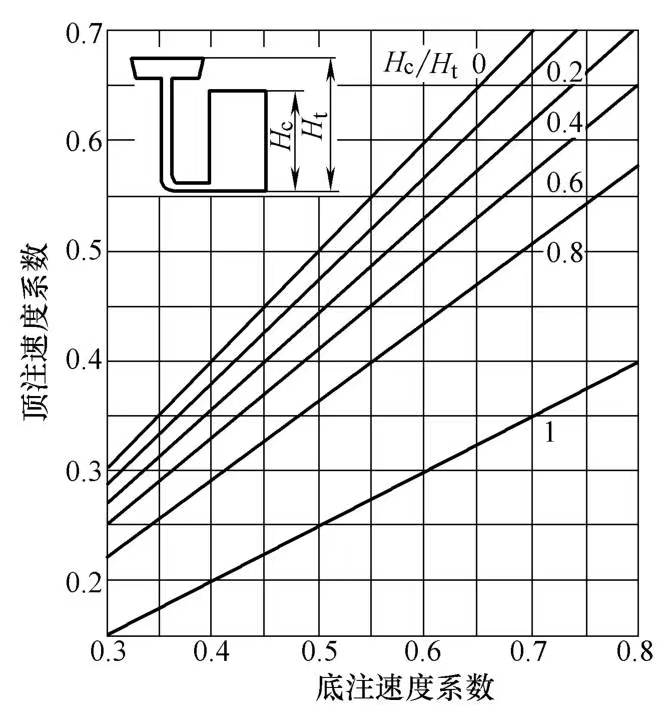

圖-7鑄件高度/澆注高度與速度因子關系
4）阻流截面積計算。
式中，W為澆注重量；ρ為金屬液密度（kg/m3），球墨鑄鐵通常取6.9；fv為速度系數；Hp為平均靜壓頭高度。
5）內澆道尺寸的確定
如果采用扁內澆口，為避免出現冷隔，內澆道高度依據澆注溫度確定，長度應根據澆注重量確定,見圖-8和圖-9。

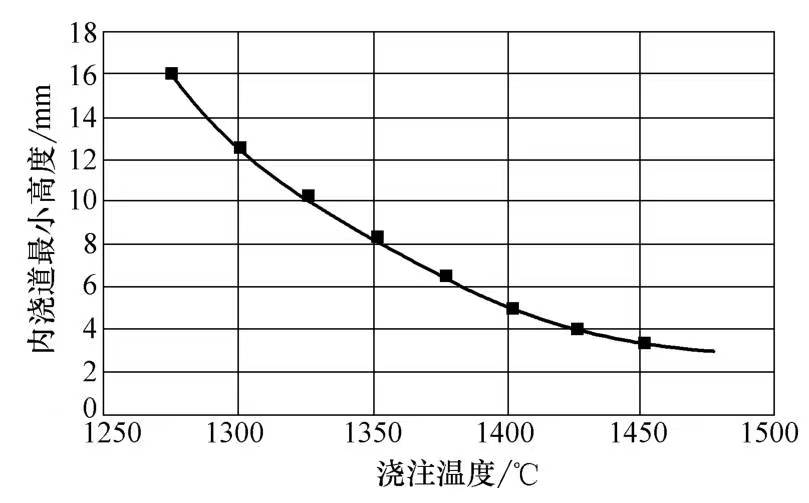

圖-8 澆注溫度與最小內澆道高度的關系

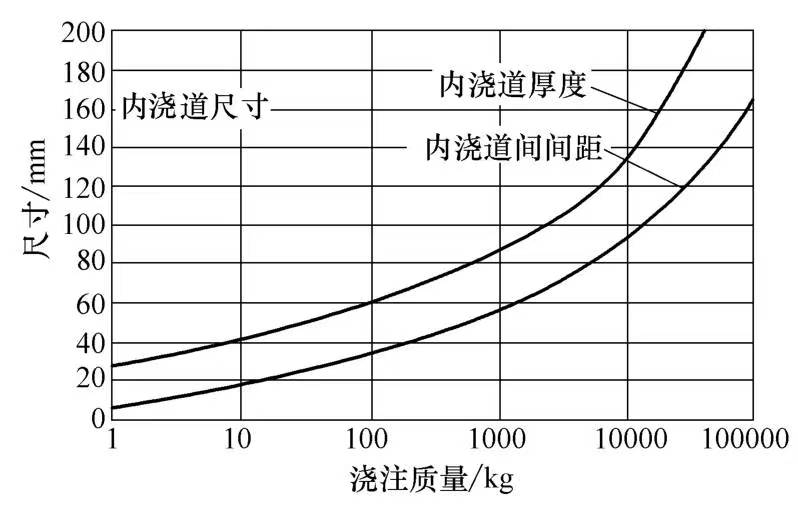

圖-9 澆注質量與內澆道尺寸關系
陶瓷過濾器澆注系統設計
1.鑄造中使用過濾器的優點
1）減少鑄件中的非金屬夾雜物，減少鑄件夾渣缺陷。
2）提高鑄件的表面質量，減少加工余量，提高鑄件的工藝出品率。
3）提高鑄件的抗拉強度、延伸率、硬度、疲勞強度。
4）改進鑄件可加工性，延長刀具的使用壽命，降低加工成本。
2.過濾網放置位置

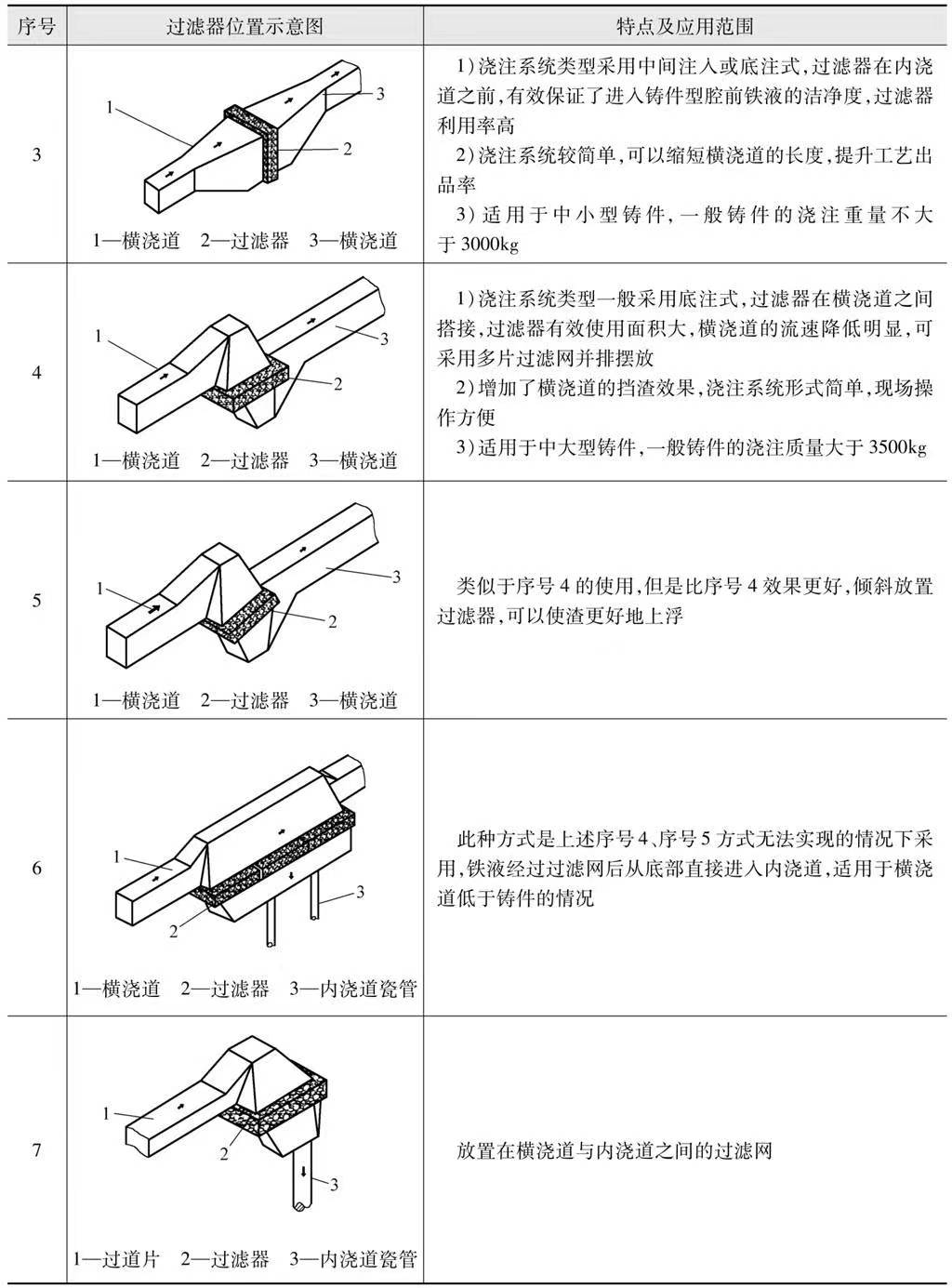

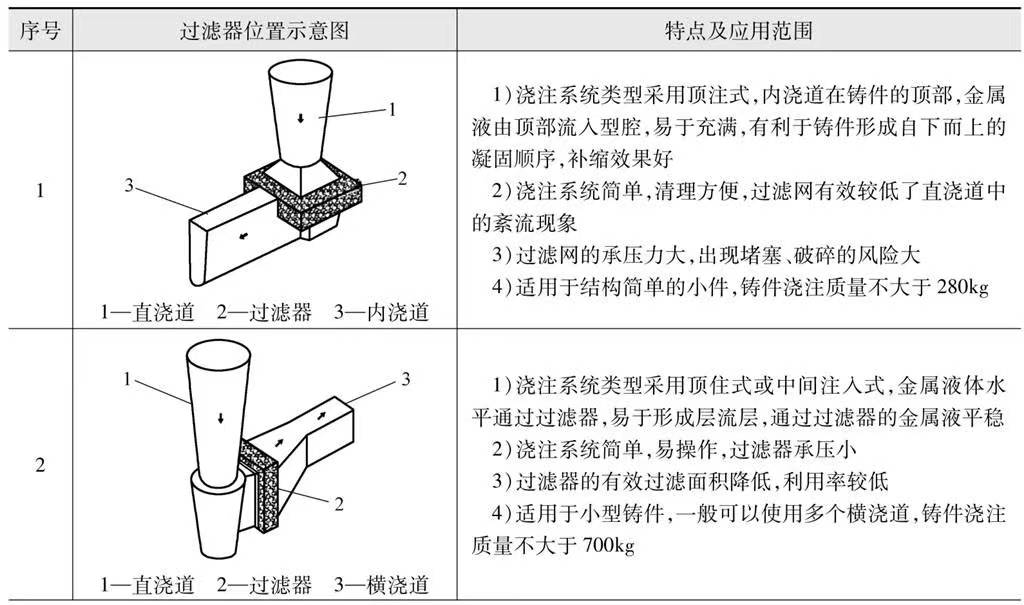

過濾網只允許放在開放式澆注系統內，其截面比是：A直/A橫/A內為1/1.2～2/>2。過濾器在澆注系統中位置根據鑄件的大小及結構特征，有不同的選擇，具體見表-15。表-15 過濾器在澆注系統中的位置
（續）
注：1.在設計過濾網座時，周邊要給出1mm的間隙避免過濾網受熱膨脹破碎。
2.過濾網下面接瓷管的情況，磁管上面的高度（含過濾網上下空間）至少要大于瓷直徑的3倍。
3.澆注質量大于10000kg的不推薦使用過濾網。
3.過濾器設計原則及注意事項
1）在開放式澆注系統中安放，避免金屬液直接沖擊過濾器，愈靠近內澆口，過濾凈化效果愈好。過濾器的設置位置應盡量接近鑄件型腔，以保證鐵液進入型腔前的潔凈度。
2）過濾器的設置應盡量避免金屬液豎直方向的沖刷和紊流沖刷，一般不建議直接放置在直澆道上，放在橫澆道上的過濾網不能緊挨直澆道，也不能放在橫澆道端頭。金屬液速度在低于1.5m/s的情況下，可以考慮使用。
3）球墨鑄鐵濾片的有效過濾面積至少為系統阻流截面積的4～6倍?；?/span>
鑄鐵選用15ppi的泡沫過濾網，球墨鑄鐵件選用10ppi的泡沫狀過濾網。
冒口設計規范
本規范適用灰鑄鐵和球墨鑄鐵材質的冒口設計。1.冒口分類（見表-16）

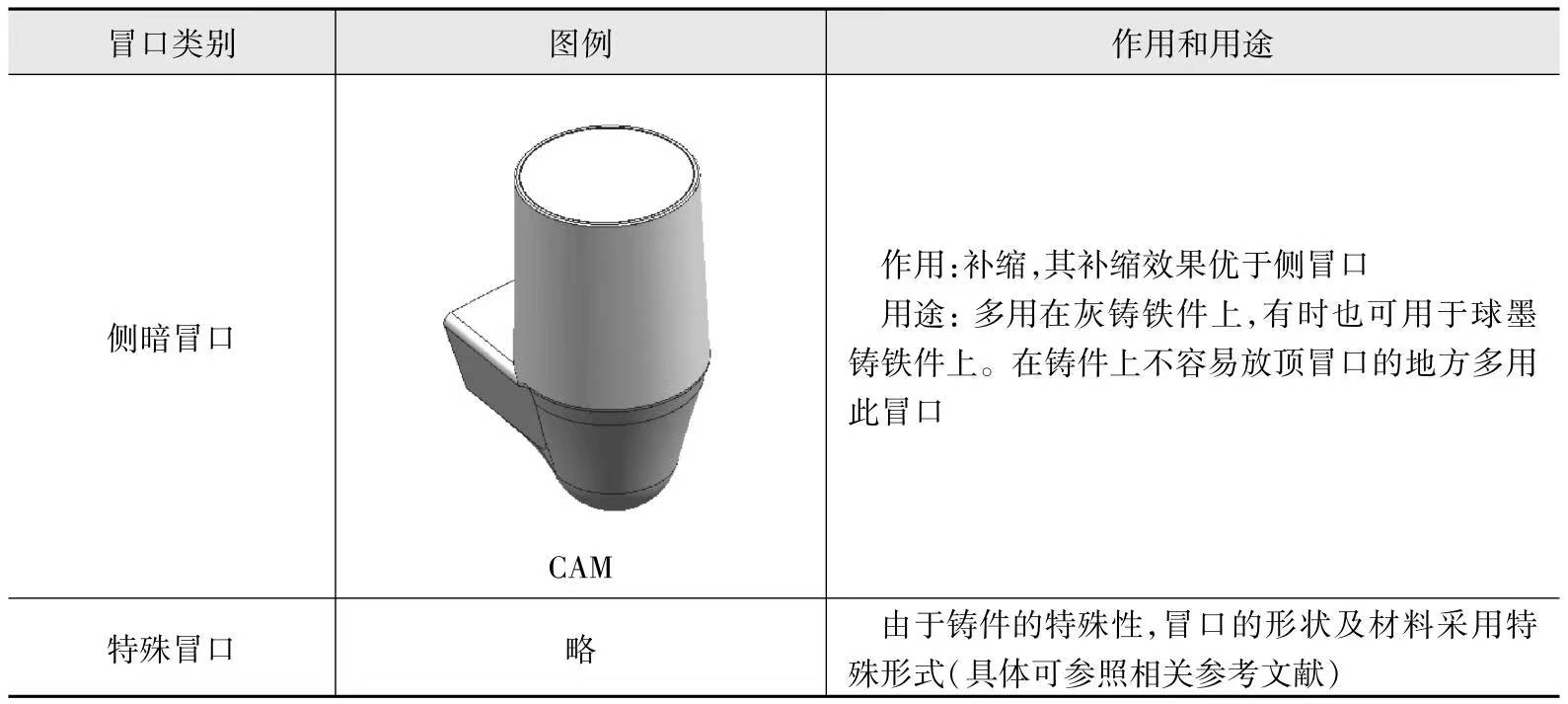

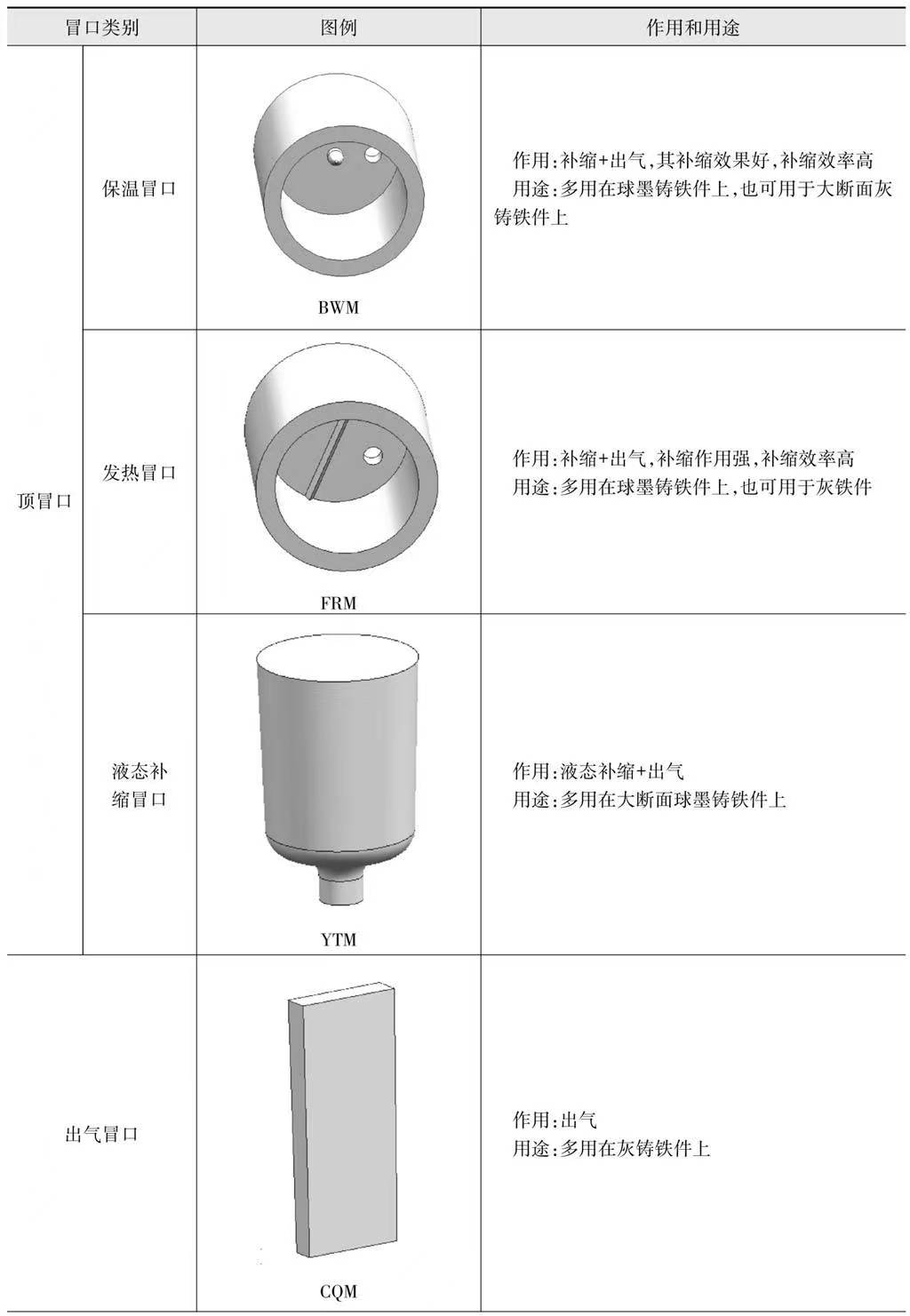

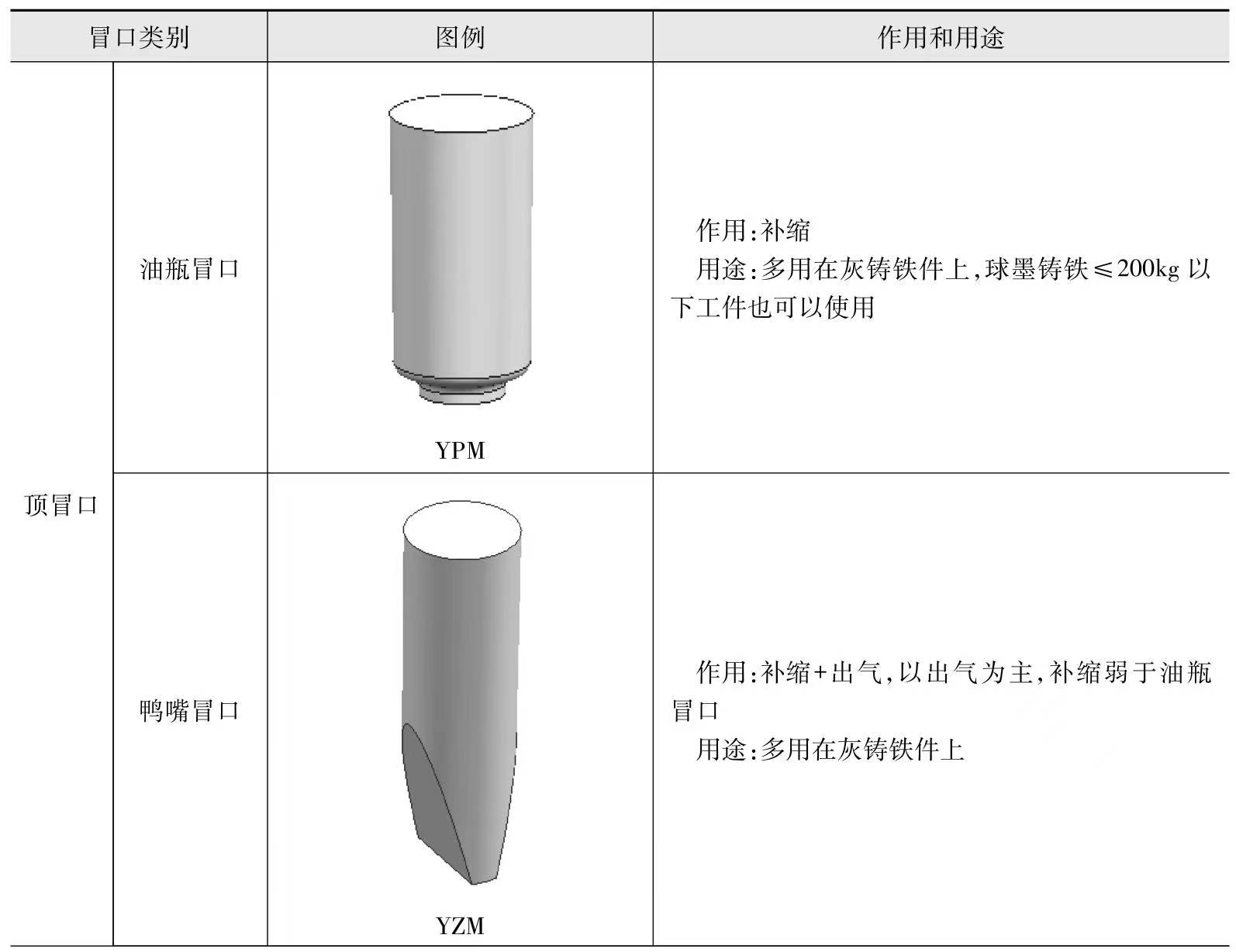

冒口，按照作用可分為補縮冒口和出氣冒口。補縮冒口按照其所在的位置又可分為頂冒口和側冒口等，出氣冒口一般為扁冒口。球墨鑄鐵件的冒口一般采用補縮冒口，很少采用出氣冒口。表-16冒口分類及其作用和用途
（續）
（續）
2.冒口設計原則
（1）冷卻速度匹配原則 冒口的冷卻速度要與被補縮鑄件部位的冷卻速度相匹配，鑄鐵的冒口不一定要在鑄件全部凝固后才凝固，合理的設計應確保冒口頸在鑄件斷面共晶石墨膨脹之前凝封。
（2）冒口容量原則 冒口要有足夠的金屬液存儲量以向鑄件進行補縮，它包括鑄件的液態收縮和鑄型壁位移的補償量。
（3）鑄型剛度原則 鑄型剛度是影響鑄件致密程度的主要因素，利用鑄鐵的石墨膨脹特性，選擇剛性好的鑄型條件可有效減少實際收縮值，使鑄件不易產生收縮缺陷。
（4）冒口位置設置原則
1）冒口應盡量靠近熱節但不能直接放在熱節上。
2）冒口不能設置在鑄件重要的加工面、鉆孔部位及受力較大的部位。
3)冒口不應設在鑄件受力部位，防止組織粗大降低鑄件力學性能。
（5）凝固模擬驗證原則 設計計算好的冒口應在凝固模擬軟件上進行模擬，與冒口相連接的鑄件部位未出現縮松，作為冒口選擇是否符合需要的依據。
3.冒口補縮設計
（1）冒口的位置 冒口應設置在補縮通道上，至于鑄件上的哪些補縮通道應該設置冒口，則要視鑄件的結構情況和工藝的合理性而定。
（2）冒口數量的確定 由于冒口的補縮范圍有限，因此，在同一個補縮通道上可能需要設置幾個冒口，同一補縮通道上的冒口數量，則由鑄件補縮區域確定。同時要注意冒口與冒口互相之間的影響。
（3）冒口的有效補縮距離 冒口的有效補縮距離等于致密的冒口區（L）和致密的末端區（L1）之和，冒口的有效補縮距離與鑄件結構、合金成分及凝固特性、冷卻條件有關。
1) 冒口水平補縮距離。

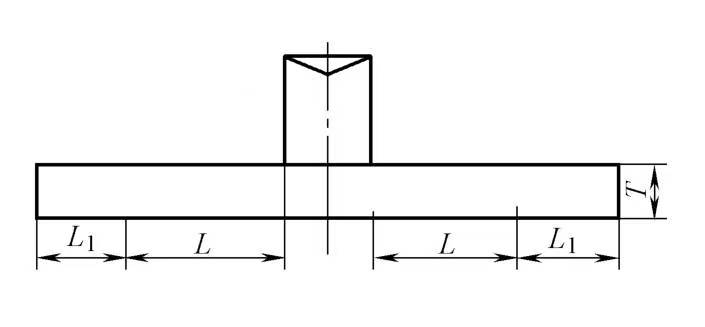

單面補縮見圖-10。
其中：冒口區L=4.5T，末端作用區L1=2.5T。
雙面補縮見圖-11。

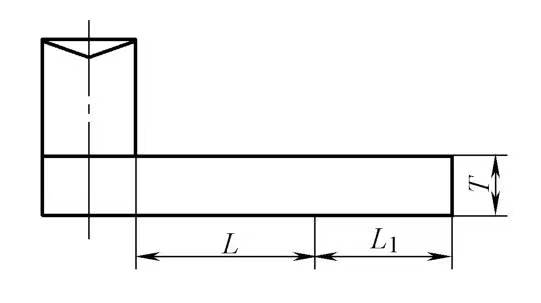

圖-10單面補縮
圖-11 雙面補縮
其中：冒口區L=3T，末端作用區L1=2.5T。
冷鐵增加末端作用區見圖-12。
圖-12 冷鐵增加末端作用區
其中：冒口區L=3T，末端作用區L1=2.5T。

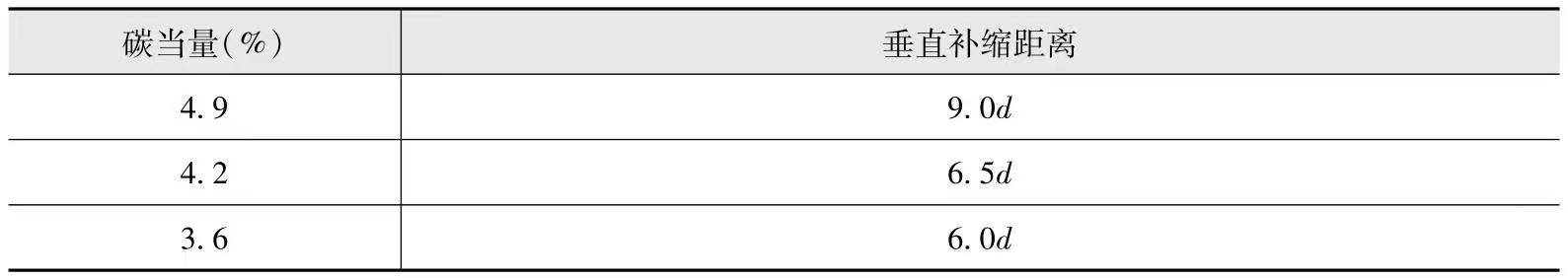

2）冒口的垂直補縮距離。冒口的垂直補縮距離可以根據碳當量確定，具體值可參考表-17。
注：d為鑄件被補縮處的壁厚。
（4）冒口大小的設計 在冒口與鑄件被補縮部位之間有暢通的補縮通道的前提下，還必須保證冒口有足夠的金屬液以補縮鑄件的收縮，但并不是說冒口的尺寸越大越好。所以冒口的尺寸計算既要保證質量又要降低成本。冒口的尺寸計算方法很多，常用比例法和模數法。
1）比例法（見圖-13）。

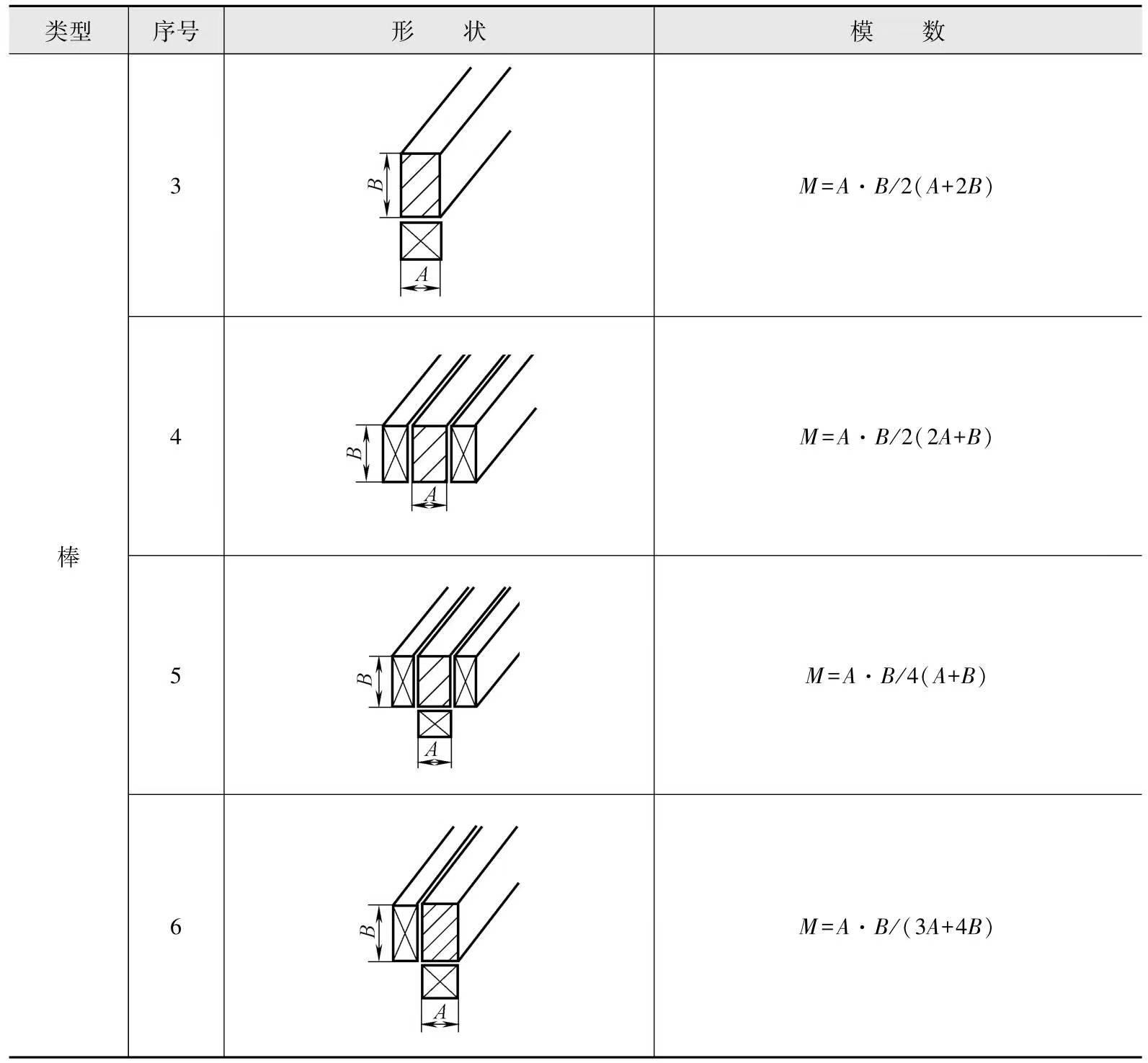

2）模數法設計（模數計算見附錄）。
這種方法的基本原理就是冒口應比鑄件受補縮的部分晚凝固，以冒口中的金屬液補縮鑄件使鑄件致密。就是說鑄件受補縮部分的凝固時間tc、冒口頸的凝固時間tn和冒口的凝固時間tr應是依序增大的，即tc<tn<tr。根據“平方根定律”t=
可得：

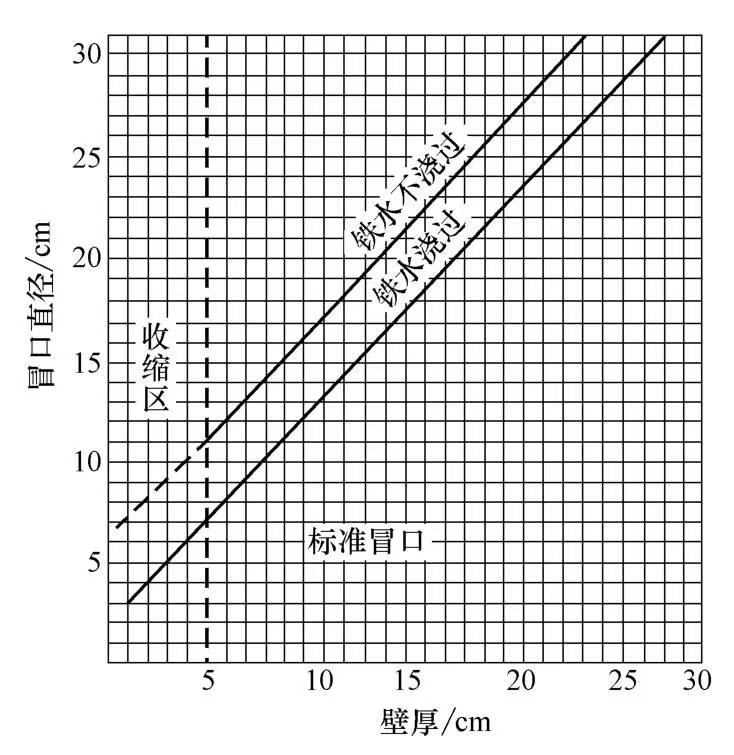

圖-13壁厚與冒口尺寸關系圖
在通常情況下，取Mc∶Mn∶Mr=1∶1.1∶1.2，如果鐵液通過冒口澆入型腔，則Mc∶Mn∶Mr=1∶（1～1.03）∶1.2。3）利用石墨自補縮的鑄鐵件冒口（冒口頸）模數計算。
鑄鐵的凝固過程中發生的石墨膨脹，意味著灰鑄鐵和球墨鑄鐵在存在有液態金屬的全過程中并不是始終處于收縮的。收縮時間（ST）僅占全部凝固時間的一部分。這部分時間表示成凝固時間百分數，可由圖-14c確定。圖-14的使用方法如下：
在圖-14a中用已知的含碳量，沿平行于碳線的方向移動到與相應的w（Si+P）含量相交的點A；畫一條鉛垂線使之與圖-14b中的鑄件模數相交于B點；由B點向左引一條水平線，與圖-14 c中表示鑄鐵在型中估計溫度線相較于D點；讀出收縮時間（ST）占凝固時間的百分數。有效冒口頸模數和冒口由下式（8-8）和（8-9）確定：
（5）冒口補縮液量校核 通過上述方法計算的冒口尺寸符合冒口模數的要求，但它并不總是能滿足對鑄件截面總的補縮金屬的需要，對此要自始至終進行驗算。驗算步驟如下：
1）計算滿足模數要求的冒口所能提供的補縮金屬的百分數（η），即補縮率。一般情況下，其值為：
砂冒口：14%～16%
保溫冒口：20%～25%

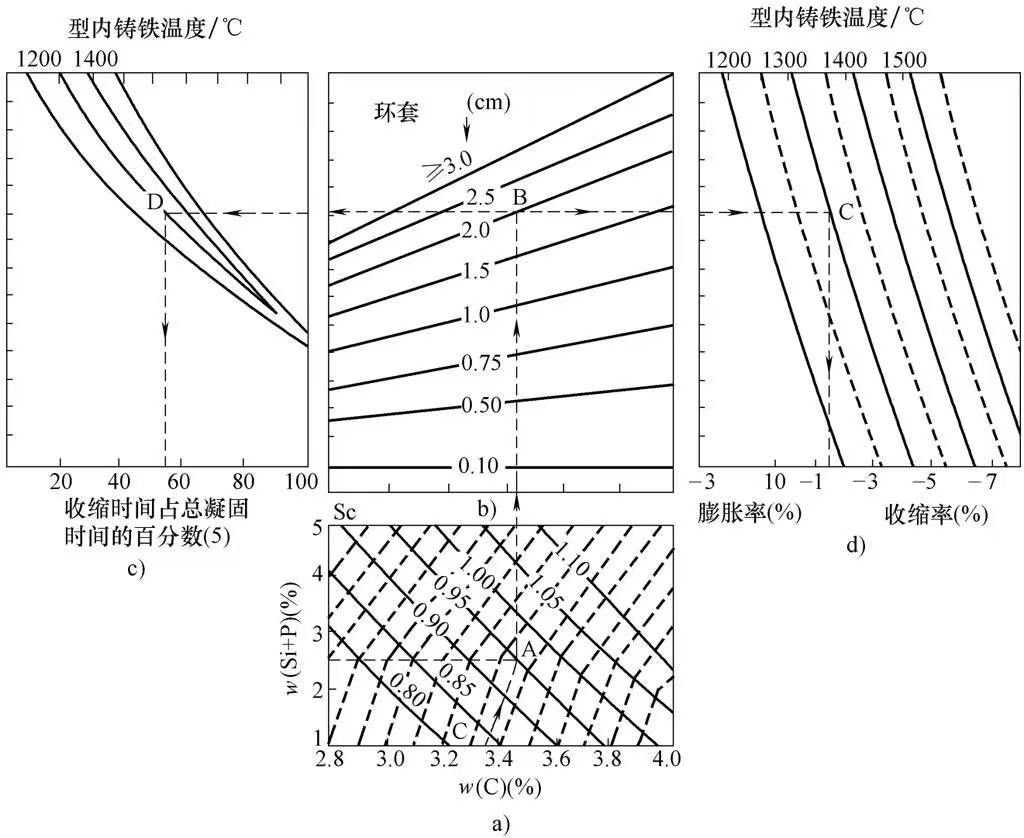

圖-14鑄鐵凝固收縮時間參考圖
保溫-發熱冒口:23%～27%
發熱冒口：30%～35%
特殊冒口：> 50 %
2）鑄鐵合金的收縮率。收縮率可由圖-14d確定，由B點畫一條水平線與型內金屬溫度線相交（該溫度須由澆注溫度來估算，通常低于澆注溫度50℃）。在水平軸上讀出表示成百分率的膨脹率或收縮率（ξ）。由此應用式（8-10），可以計算出補縮該截面鑄件所需的冒口質量。
冷鐵設計及應用規范
1.冷鐵的分類
1）按與鑄件實體關系，冷鐵有外冷鐵和內冷鐵之分。
2）外冷鐵又分為直冷冷鐵和隔砂冷鐵。
3）按材質冷鐵可以分為鑄鐵冷鐵、石墨冷鐵及其他激冷材料。
4）按冷鐵的用途分為通用冷鐵和專用冷鐵。
2.冷鐵設置的一般原則
（1）當鑄件中熱節比較分散又難以安放冒口時可設置冷鐵，以防止鑄件產生縮孔、縮松等鑄造缺陷。
（2）當鑄件厚壁局部需要加速凝固使之與鑄件其他部分同時凝固，或在鑄件的厚壁與薄壁的拐角處有應力集中處現象時應設置冷鐵，以防止裂紋和變形。
（3）當鑄件的某部位要改善金相組織，可在該處設置冷鐵。
（4）冷鐵的位置應與冒口有一定的
距離，使鑄件凝固時沿著從放冷鐵部位向冒口方向順序凝固。
（5）選擇冷鐵安放的位置時，還要考慮澆注系統及引入位置對鑄件溫度分布和冷鐵作用的影響。
3.鑄鐵直冷外冷鐵設計
（1）模數法球墨鑄鐵件鑄鐵直冷外冷鐵設計（模數計算見附件1）
1）凝固順序的選擇。①順序凝固，當使用冷鐵強烈地激冷模數較大的鑄件斷面以便能從模數較小鑄件斷面獲得良好的補縮時，則需以一定的冷鐵將其初始模數M0縮小到與其相臨斷面的模數相匹配才能實現順序凝固；②同時凝固，同時凝固的原則是采取工藝措施，盡量減小鑄件各部分之間的溫差，也就是計量使鑄件各部分的模數相等或相近，使鑄件各部分同時凝固。
2）冷鐵厚度的計算。根據設置冷鐵的重量和設置冷鐵的表面積可以計算出冷鐵的厚度b>0.5a（b為冷鐵的厚度，a為被激冷部位鑄件的壁厚）。但在實踐中一般取冷鐵厚度為鑄件壁厚的（0.5～1.0）倍。
（2）比例法球墨鑄鐵件外冷鐵的設計 根據實際冷鐵的使用，多利用線性回歸的方法得出大斷面球墨鑄鐵件上冷鐵厚度選擇原則，見表-17。

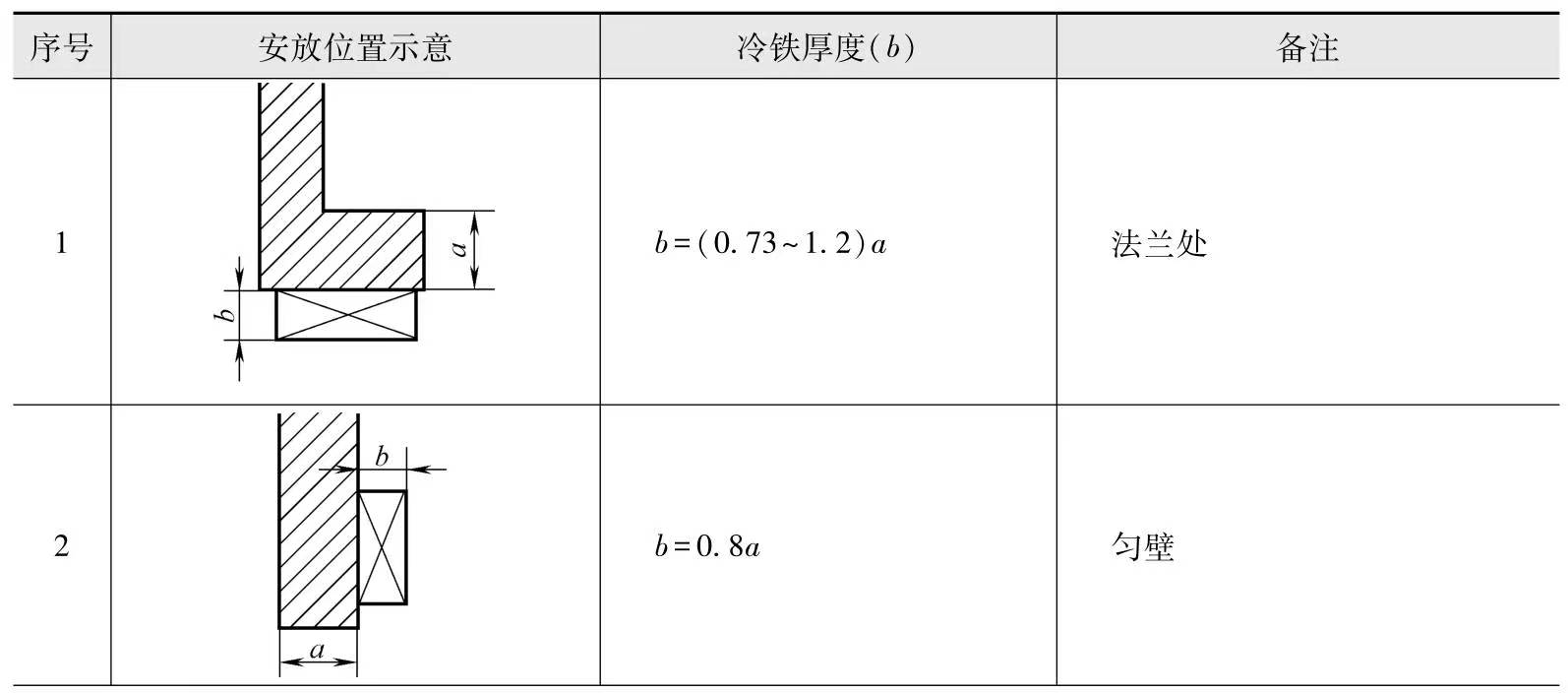

表-17 厚斷面球墨鑄鐵用外冷鐵安放位置和冷鐵厚度
（續）
注：b、b1、b2為冷鐵的厚度；a、a1為鑄件被激冷處的壁厚。

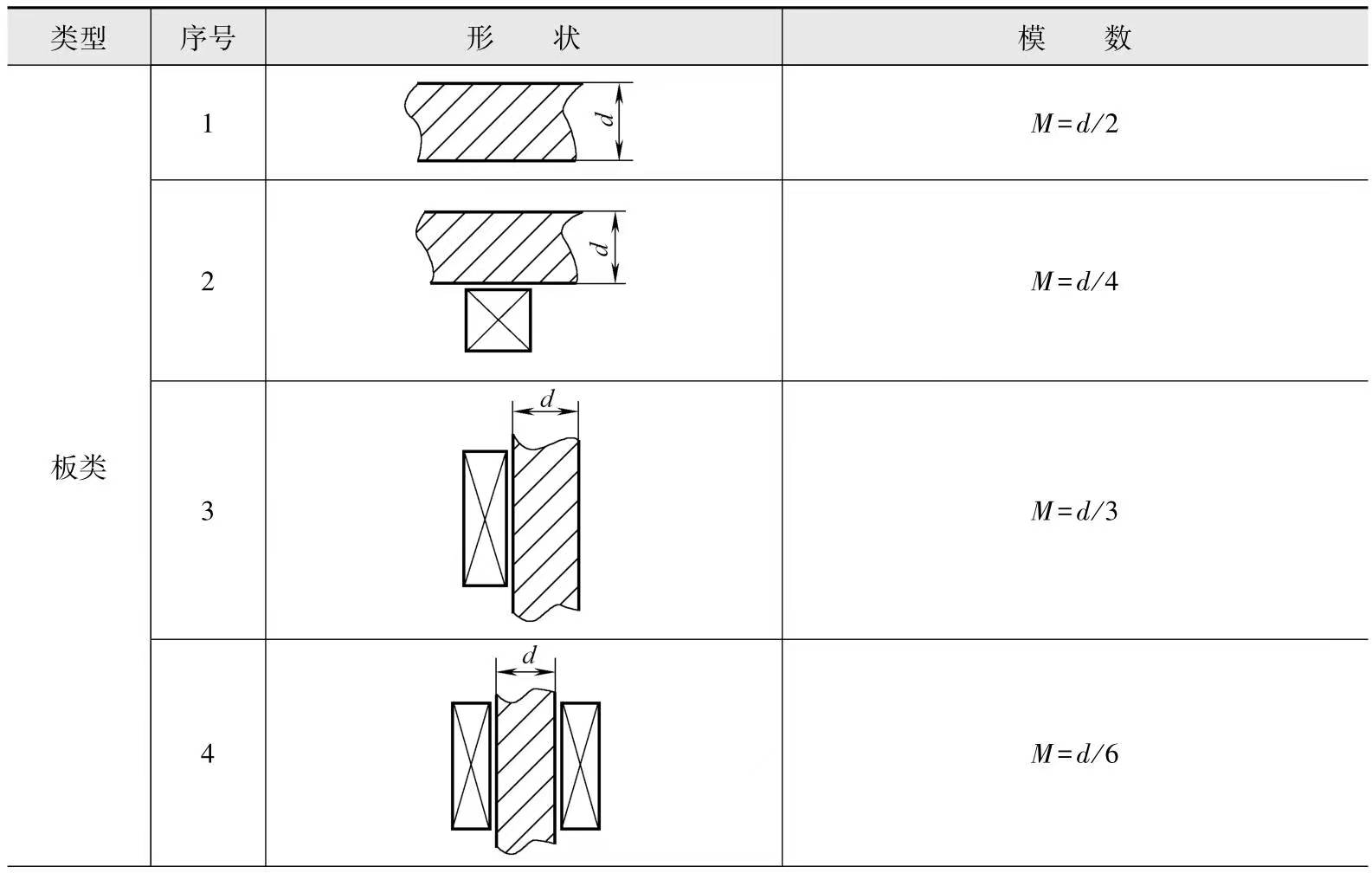

（3）冷鐵改變鑄件斷面模數的一些通用數據（見表-18）

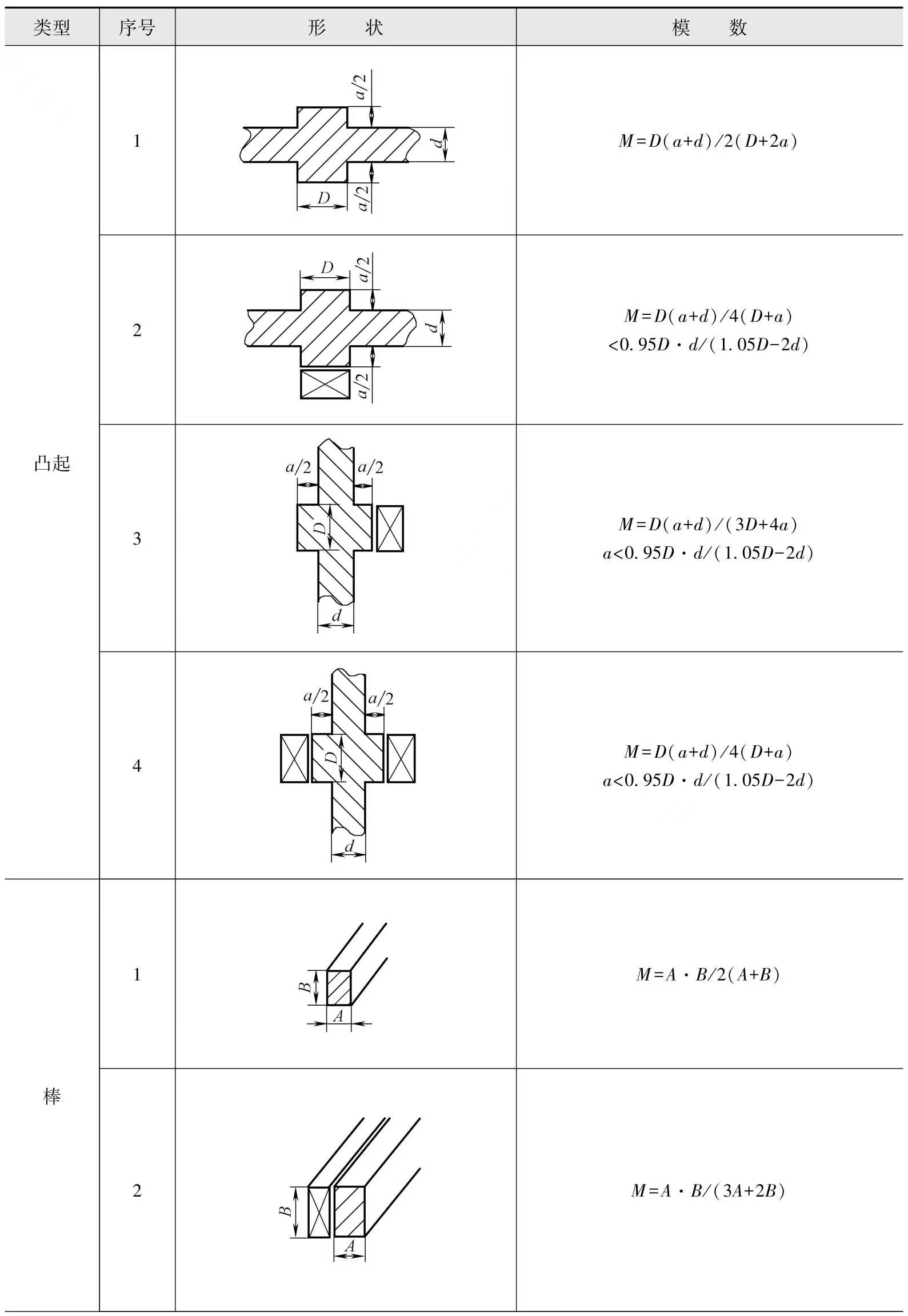

表-18冷鐵改變鑄件模數的一些通用數據
（續）
（續）
（4）冷鐵的長度和寬度 在計算和選擇了冷鐵的厚度后，冷鐵的長度和寬度應該根據鑄件放置冷鐵的位置并以便于操作為依據在通用冷鐵列表里選擇。
（5）冷鐵鋪設的間隙 理論上冷鐵之間的間隙約等于冷鐵寬度的[插圖]，在生產實際中，根據經驗冷鐵的鋪設間隙不能大于20mm。
4.內冷鐵設計

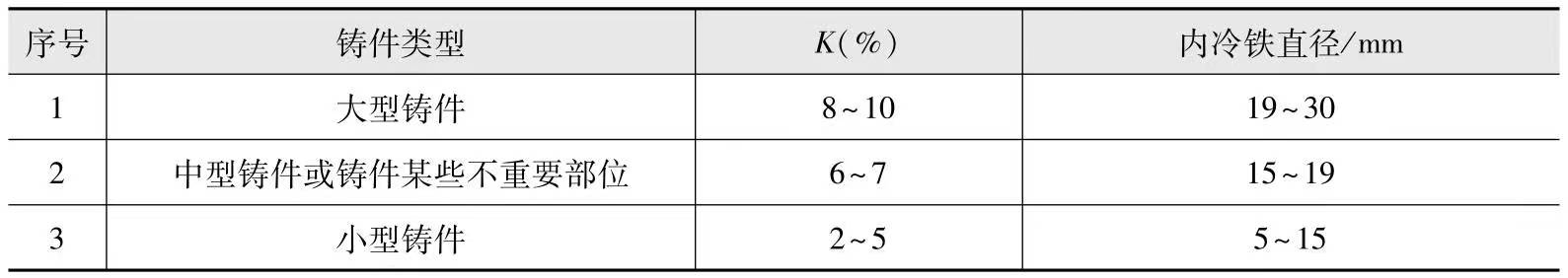

一般內冷鐵的材質都與鑄件材質相同，有利于同鑄件熔合。一般在冒口的補縮能力和外冷鐵的冷卻效果不夠時才會采用。最好安放在機械加工能去掉的地方（如鉆孔處），或用于一些壁厚較大又不太重要的鑄件（如汽錘的鐵砧子、打樁錘、吊錘等）。內冷鐵的質量一般根據鑄件的質量來決定，可按如下公式計算：W=K·G。式中，W為內冷鐵的質量；G為鑄件的質量；K為系數，與鑄件的大小有關，其參考數值列于表-20。表-19質量系數K
注：如果用于鑄筋內冷鐵時，可根據筋板的厚度選取，內冷體直徑一般取筋板厚度的一半。
5.隔砂冷鐵設計
使用直冷外冷鐵使鑄件表面產生白口層或過冷石墨層（尤其灰鑄鐵件），有時又由于激冷過大而引起鑄件產生裂紋。為了避免這種缺陷產生，使用隔砂冷鐵以減緩冷卻速度，防止裂紋產生。隔砂冷鐵的形式和尺寸設計見表-20。

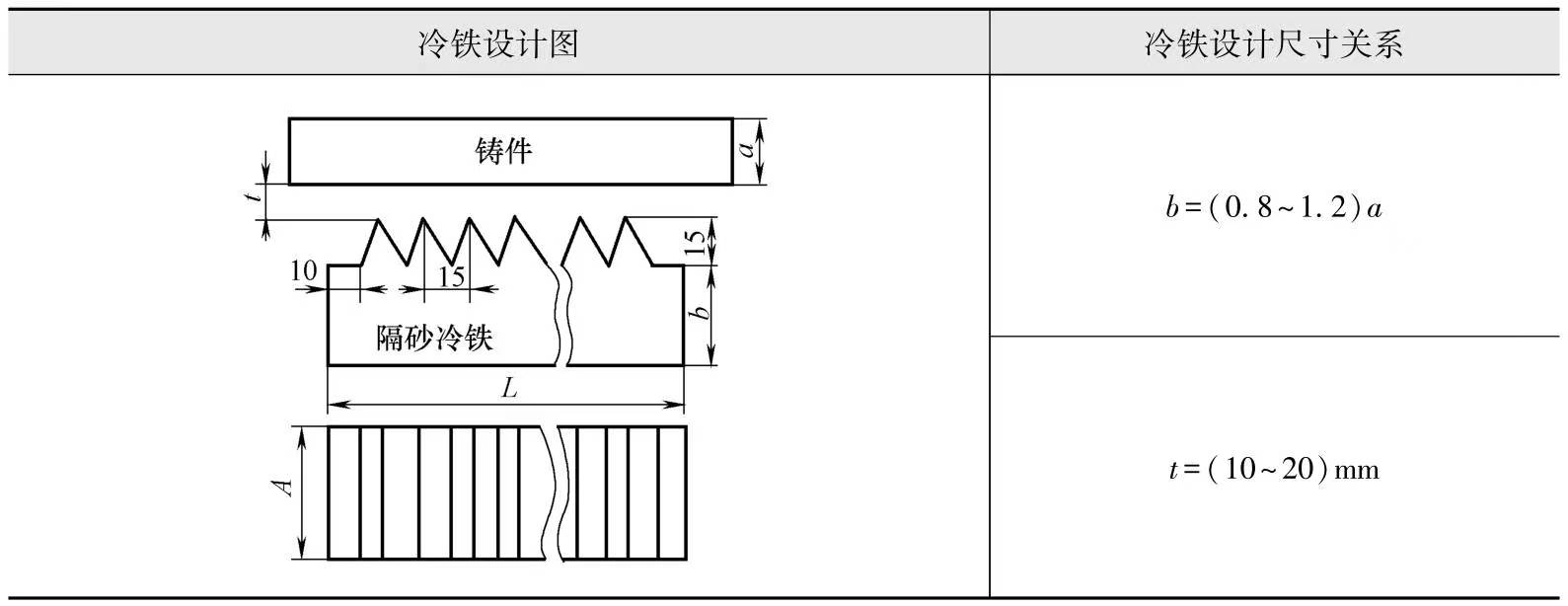

表-20 隔砂冷鐵設計
注：冷鐵的長度L和寬度A設計同鑄鐵直冷外冷鐵的設計，冷鐵的鋪設間距為15～20mm。
6.其他激冷材料
（1）石墨塊 石墨塊激冷作用強、重量輕、不生銹且管理方便。但石墨塊成形困難且價格較高，同時易損壞造成回收率不高。石墨塊一般用于直冷冷鐵。
（2）鋼丸砂 在鑄件的厚大且結構復雜不易設置冷鐵的部位（如鑄件的吊耳處），可采用鋼丸砂進行激冷，以防止鑄件該部位產生縮松或黏砂缺陷。實際中常用拋丸的鋼丸和鉻礦砂按1∶1的配比混合后在鑄件局部適用，效果良好。
（3）一些常用冷鐵材料的數據見表-21。

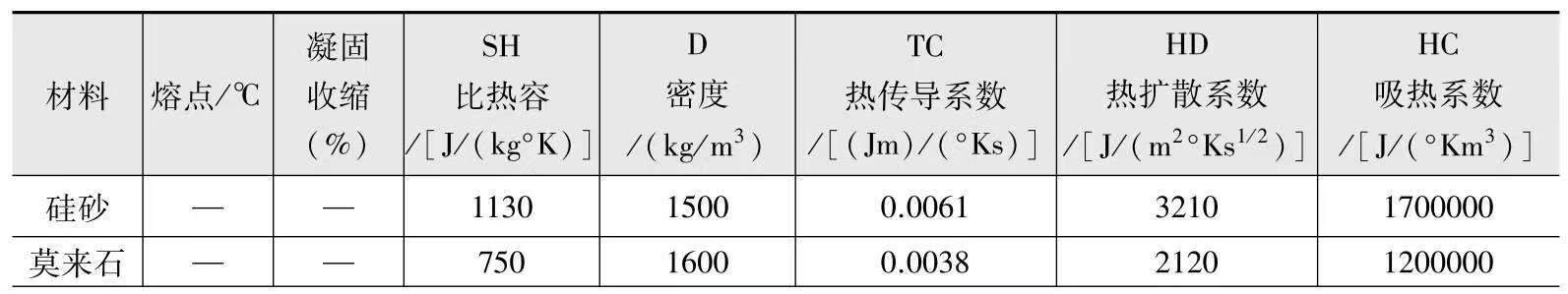

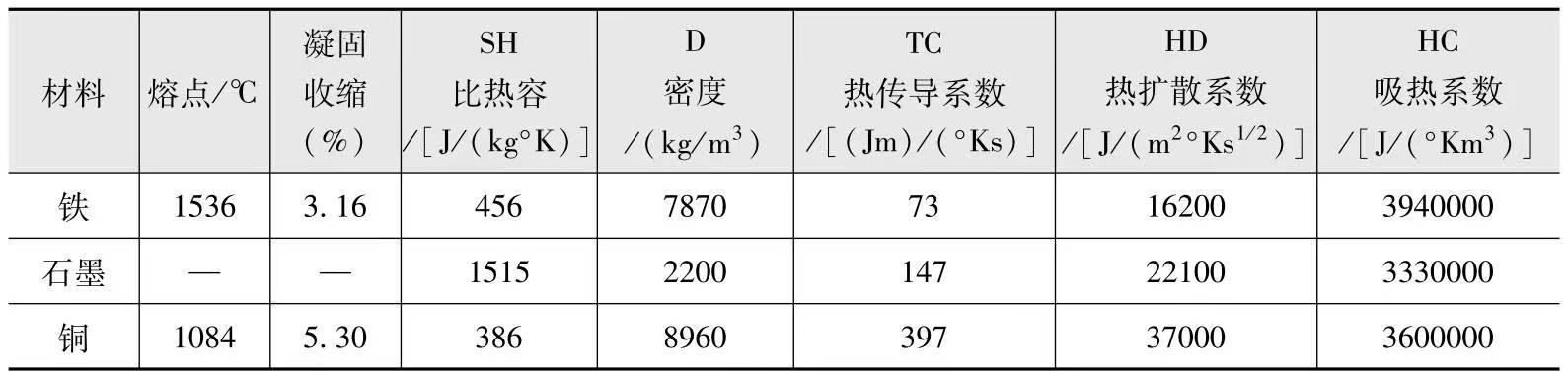

表-21 常用冷鐵材料在20℃時數據（依據J坎貝爾的材料數據）
（續）
摘自現代鑄鐵技術
